概述

电磁流量计时由传感器和转换器两部分构成，基于法拉第电磁感应定律进行工作，用来测量导电性的液体

或两相介质，要求其电导率一般应大于5μs/cm（自来水原本的电导率约为100μs/cm-500μs/cm），可以

用来测量各种酸、碱、盐溶液、纸浆、矿浆等介质，但介质中不能含有较多的铁磁性物质和大量气泡。

电磁流量计时一种只要的流量仪表，广泛地应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部

门及市政管理，水利建设等领域的流量测量。

工作原理

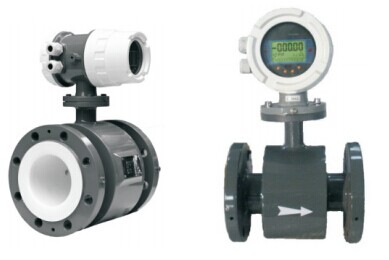

ZHEYI-LDE电磁流量计采用当代电磁流量最新技术制造，具有下列特点：

a) 测量不受流体密度、粘度、温度、压力和电导率变化的影响；

b) 测量管内无阻碍流动部件，无压损，直管段要求较低；

c) 系列公称通径DN3~DN3000。传感器衬里和电极材料有多种选择；

d) 转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500:1；

e) 转换器可与传感器组成一体型或分离型；

f) 转换器采用16位高性能微处理器，2X16LCD显示，参数设定方便，编程可靠；

g) 流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示正、反向流量，

并具有多种输出：电流、脉冲、数字通讯、HART；

h) 转换器采用表面安装技术（SMT），具有自检和自诊断功能；

i) 橡胶和聚氨酯衬里传感器为本质沉浸结构；

j) 防爆型仪表可用于相应的防爆场所；

k) ZHEYI-LDE电磁流量计用于测量封闭管道中导电液体和浆液的体积流量，适用于化工、电力、冶矿、

石油、给排水、造纸、医药、食品等部门。

选型原则

被测流体必须是导电性的液体或浆液，其电导率不小于5uS/cm，被测流体不应含较多的铁磁性物质或气泡

，应根据被测流体的特性选择合适的压力等级、衬里材料、电极材料及仪表结构形式。

通径的选择

1. 因ZHEYI-LDE电磁流量计具备1500：1高范围度，通常选择仪表口径与工艺管道相同。

2. 若被测介质含固体颗粒，推荐的流速范围为1~3m/s，如实际流速过大，又不便改的，可选仪表通径大于

工艺管道通径，以适当减小流量计测量管段的流体流速，减轻颗粒对电极和衬里的磨损。

3. 若工艺管道中可能有沉积物，推荐流速为2~5m/s，如实际流速过小，又不便更改工艺管道的，可选仪表

通径小于工艺管道通径，以适当增大流量计的流体流速，避免沉积物对仪表精确度的影响。

4. 在流速太小而又要求高精确度计量的，可选小于工艺管道通径的传感器，使流速变大，保证较高精确度。

上述2、3、4项情况，流量计上、下游须装异径管。异径管中心锥角应不大于15°，且异径管上游至少有5倍

工艺管道直径的直管段。

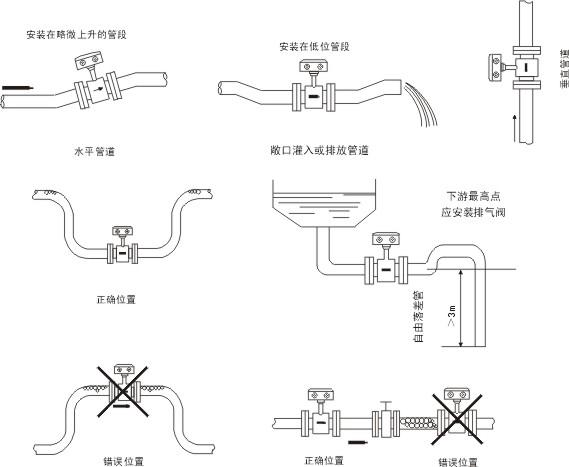

安装示意图

选型举例：ZHEYI-LDE(DN50)A16C3A02AMA
