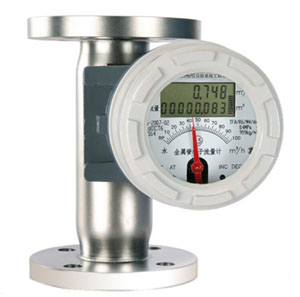

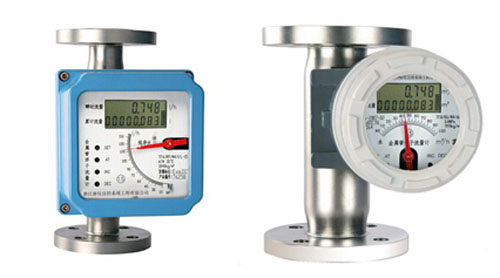

ZHEYI-LZF金属浮子流量计
浙江浙仪自控系统工程有限公司 http://www.zjzheyi.com | 更新时间:2014-07-02  | 来源:  | 阅读:1490次

一:概述

金属管浮子流量计(金属管转子流量计)是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围

大,使用方便等特点,它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小 流量的测量。 多年来,金属管浮子流量

计以其优良性能和可靠性,以及较好的性能价格比,在石化、钢铁、电力、冶 金、轻工、食品、制药、水处理等行业得到了广

泛的应用

二:技术参数

◆ 流量计口径DN15,DN25,DN50,DN80,DN100,DN150 (其它口径请与制造商协商)
◆ 流量范围液体:1.0~150000l/h   气体:0.05~3000m3/h(流量范围详见11页流量表)
◆ 量程比10∶1,20∶1(特殊)
◆ 精度1.5级,1.0级(特殊)
◆ 压力等级:DN15、DN25、DN50:4.0MPa(最大20MPa)
DN80、DN100、DN150:1.6MPa (最大:DN80:10MPa;DN100:6.4MPa;DN150:4.0MPa)
◆ 介质温度标准:-30℃~+120℃,高温:120℃~350℃
◆ 供电电源24VDC(12~36VDC)
◆ 输出信号4~20mADC(二线制),可附加HART协议
◆ 输出负载500Ω(24V供电时)
◆ 环境温度就地型:-40℃~120℃    远传型:-30℃~60℃
◆ 存储条件温度:-40℃~85℃    湿度:≤85%
◆ 连接方式法兰连接,法兰标准:GB/T9119-2000,用户可指定 (其它连接方式可与制造商协商)
◆ 电缆接口:M20×1.5
◆ 外壳防护IP65
◆ 防爆标志本安型:ExiaIICT6,隔爆型:ExdIICT6
◆ 介质粘度DN15:η<5mPa.s   DN25:η<250mPa.s  DN50~DN150:η<300mPa.s
◆ 接液材质R1:304,1Cr18Ni9Ti;Ro:316,0Cr18Ni12Mo2Ti;
RL:316L,00Cr17Ni14Mo2Ti; Ti:钛合金; Rp:聚四氟乙烯内衬。

三:测量原理

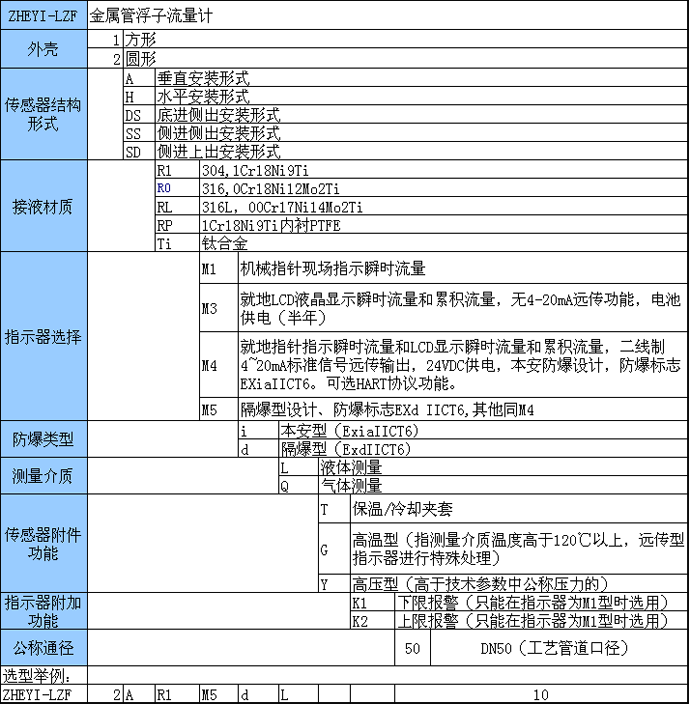

四:选型表
