一、概述

ZHEYI-UHZ磁翻柱液位计是以磁性浮子驱动双色磁翻柱指示液位，可用于各种塔、罐、槽、球形容器和锅炉

等设备的介质液位检测。可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量,具有可靠

的安全性,它弥补了玻璃板(管)液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液

位计的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液

体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质更显其优越性。比传统的玻璃板(管)

液位计具有更高的可靠性、安全性、先进性、适用性。适用于冶金、石油、化工、船舶、环保、电力、造纸、

制药、印染、食品、市政等行业的液位、油位、油水界面、泡沫界面的连续测量与控制。

三、技术参数

测量范围：200～6000mm，对中心距超过6000mm的或远输条件不允许超过长度的液位计可采用分段制造。

工作压力：-0.1～16Mpa

工作温度：-80～400℃

精确度:±10mm

介质密度: 0.4～2.0g/cm3

介质密度差: ≥0.15g/cm3(测量界位)

环境振动：频率≤25Hz 振幅≤0.5mm

跟随速度: ≤0.08m/s

介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计

过程连接：法兰通径为DN20～DN200，法兰标准采用化工部1998年最新颁布的HG20592～20635-97法兰标准

主导管材质：1Cr18Ni9Ti；304SS；316SS；316L；PP；PTFE

浮子材质：1Cr18Ni9Ti；304SS；316L；钛；PP；PTFE

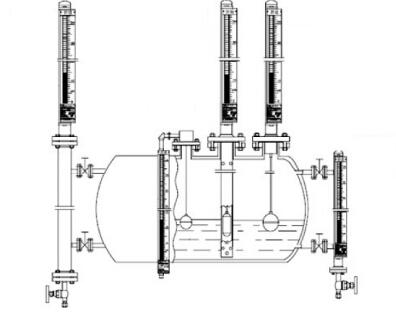

四、安装示意图

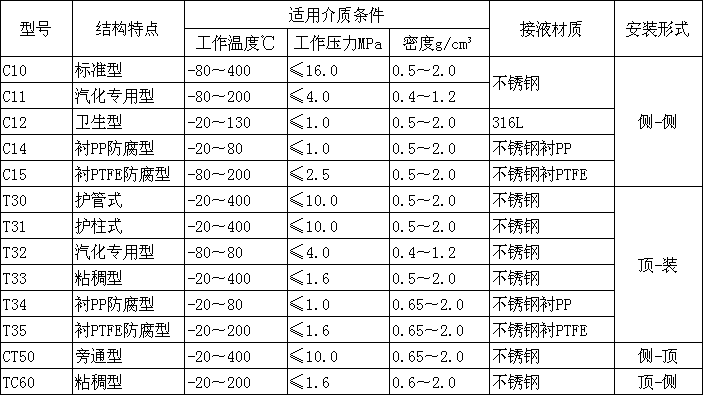

系列表

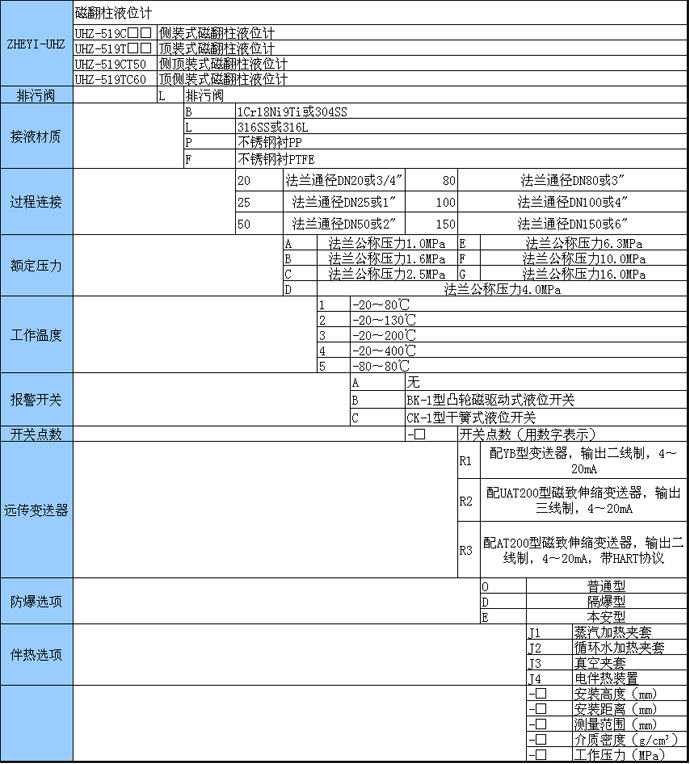

选型表

选型举例：ZHEYI-UHZ-519CT50-L-B-20-A-1-A-R1-O-J1
