概述

ZHEYI-UQK-10系列浮球液位开关适用于石油、化工、纺织印染、环保、民用建筑等各种敞口或密封容器内各种

介质的单点或多点液位的控制和报警。仪表结构简单、安装方便、价格低廉

结构原理

液位开关主要由浮球、导杆、干簧管开关和接线盒等组成。根据测量介质的不同，接液材质有，接液材质有不锈

钢、PP、PTFE等。随着液位上下变化，导杆外的浮球沿导杆上下移动，当接近干簧管开关时，通过磁性耦合，浮

球内的永久磁钢吸合导杆内的干簧管开关，发出开关通断信号。常开簧片开关处于磁场中接通，处于磁场外时呈

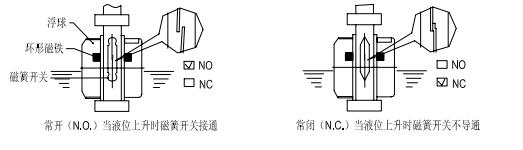

断开状态。常闭簧片开关处于磁场中时断开，处于磁场外时呈接通状态。簧片开关工作状态如下图所示：

主要技术参数

工作温度：-30～120℃

环境温度：-40～70℃

工作压力：-0.1～2.5MPa

介质密度：≥0.5g/cm3

触点容量：220VAC 1A；24VDC 0.5A

开关寿命：5*10⁴次

电气接口：M20*1.5内螺纹

防爆等级：隔爆型 ExdIIBT1～T6

本安型 ExiaIICT1～T6

防护等级：IP65

过程连接：HG20592～20635-97 DN50以上，其他法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请用户在订货时注明

接液材质：不锈钢；PP；PTFE

接线盒材质：铝合金

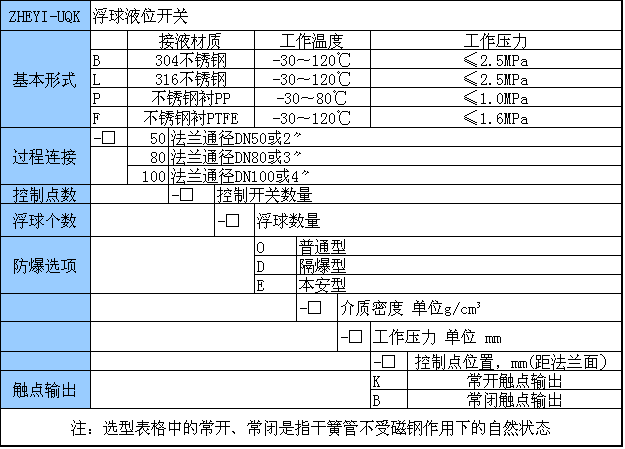

选型表

选型举例：ZHEYI-UQK-B-50-O-K

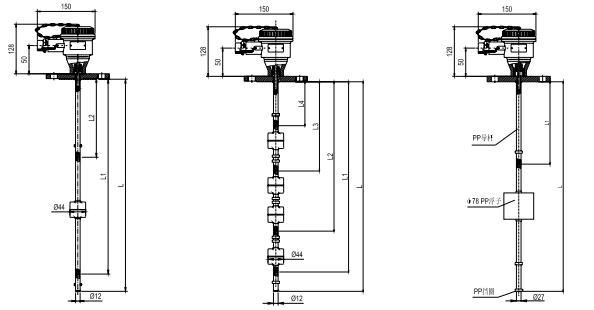

外形尺寸
