概述

ZHEYI-M该变送器使用陶瓷压阻式传感器。结构简单，体积小巧，易安装，适用于与接触部分材质兼容的

气体和液体介质。可以测量表压、绝压和负压。

工作原理

抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前面，使膜片产生微小的形变，

厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥

产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同

标定为2.0/3.0/3.3mV/V，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性

和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。

技术参数

测量范围：-100KPa～60MPa 温度影响：TK＜±0.02%FS/K

允许温度：                           精度等级：0.2、0.5级

介质温度：-30～85℃                  工作电压：18～36VDC

环境温度：-30～85℃                   输出信号：4～20mA（二线制）；1～5V（三线制）

储存温度：-30～85℃                  负载电阻：≤1000Ω

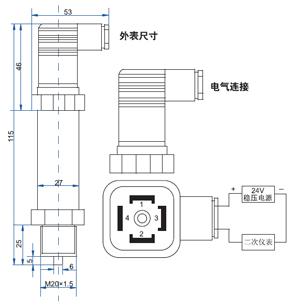

电气连接

HR-M小巧型变送器的电气连接方式和输出信号为：

二线制：    1 电源正              三线制： 1 电源正

2 信号正 2 电源负（与信号负共用）

3 外壳 3 信号+

标准量程表
