一、 概述
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。耐腐蚀性能取决于
膜片材料。
结构原理
膜片压力表仪表由测量系统（包括法兰接头、波纹膜片）、传动指示机构（包括连杆、齿轮传动机构、
指针和度盘）和外壳（包括表壳和罩圈）等组成。仪表外壳为防溅结构，具有较好的密性，故能保护其
内部机构免受污秽浸入。
膜片压力表仪表的作用原理是基于弹性元件（测量系统上的膜片）变形。在被测介质的压力作用下，迫使膜
片产生相应的弹性变形——位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测
值在度盘上指示出来。
膜片压力表主要技术指标
精确度等级：2.5级
使用环境温度：-40～＋70℃；相对温度不大于90%。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃。
工作位置：垂直安装。
外壳防护等级：符合IP64。

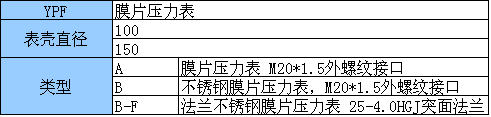

型号表示：
选型举例： YPF-100-A
|
