一概述

ZHEYI-WE系列第二代偏心蝶阀(简称高性能蝶阀)，阀板与密封圈采用独特的偏心结构，具有结构紧

凑、切断性能好、使用寿命长等特点，兼备调节和切断两种功能。广泛应用于冶金、化工、电力、

轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道对自来水、污水、油类液体或空气、

煤气、天然气、水蒸汽等介质进行切断或压力、流量控制。本系列产品公称压力等级0.6、1.0、1.6、

2.5、4.0MPa；阀门口径DN50-1200mm；适应流体温度范围-60～450℃；金属密封型密封等级为Ⅳ或

Ⅴ级，软密封型为Ⅳ级(气泡级)或零泄漏；流量特性为近似等百分比。

显著特点

1、高性能调节切断型。既能作调节阀，又能作切断阀使用。
2、双向密封型，区别于一般单向密封，即使介质倒流或发生“气锤”现象时仍能可靠密封。
3、阀体采用整体铸造技术，结构紧凑、体积小、重量轻；
4、采用双偏心(Aariable Eccentricity)结构，关闭时，阀板向外扩张，达到最佳周边密封状态；打开时，阀板

与密封圈迅速脱离，有效防止密封圈磨损；这样，既减少了操作力矩，又增加了阀的工作寿命。
5、密封圈设计新颖，采用了国际上较为先进的技术：四氟密封采用“唇齿”形自密封结构；硬密封采用“U”形

弹性密封。密封结构使用寿命长且可靠。至于什么情况下采用软密封，什么情况下采用硬密封，主要决定于

用户的要求、使用工况和抗腐蚀要求。
6、该阀流通能力大，流阻小，仅次于同口径非缩容O形球阀。
7、该阀流通直径大，流道直径大于GB12238规定的流道直径。流道基本无缩腔，便于管道清扫与自清。对于

流体为混浊、低粘度附有悬浮物颗粒和纤维介质更有效用。
8、与管道连接方式采用无法兰对夹式。结构长度：软密封采用GB12221中系列(ISO5752中系列代号：20)硬密

封采用GB12221长系列(ISO5752中系列代号：16)。因此该类阀通用性及互换性强，与国际标准接轨。
9、四大类标准执行机构：气动活塞式(ZS)、气动薄膜式(ZM)、电动机械开关式(ZA)、电动电子调节式(ZD)可

互换。

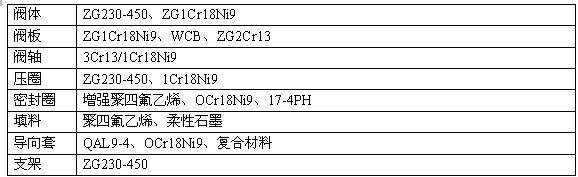

 主要零件材料

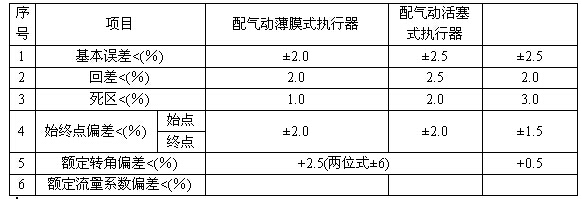

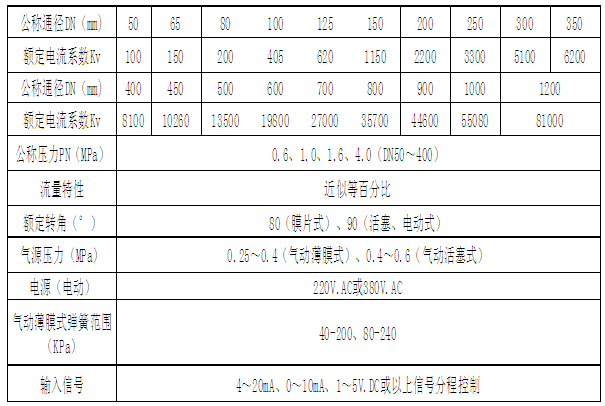

主要性能指标

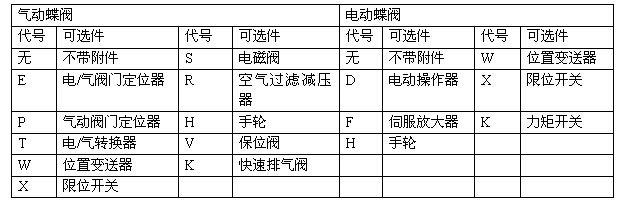

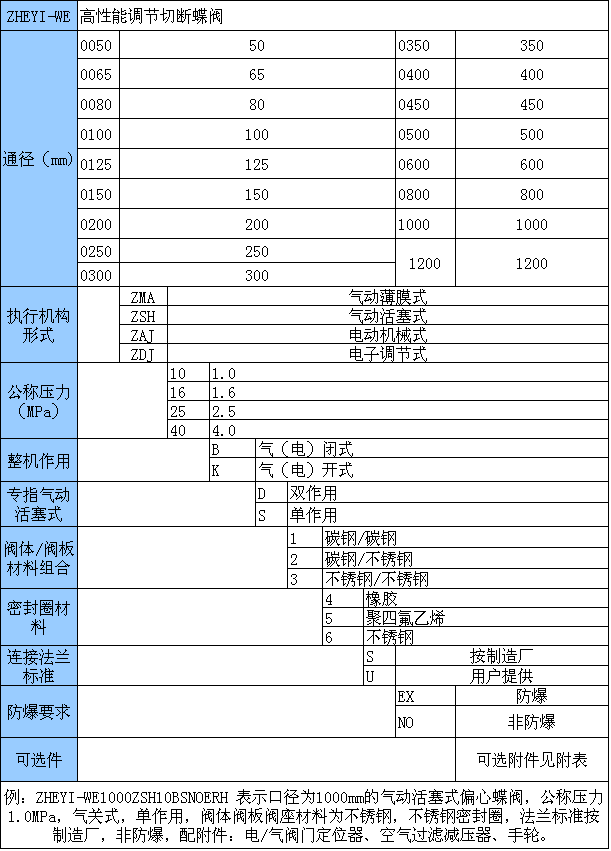

选型表
