一概述
ZHEYI-ZSHO型气动O型切断球阀与电磁阀换向阀等气动元件配合，可用于化工、石油、制药、造纸、
治金、污水处理等工业部门的输送管道以及油船、油罐车的管道介质的切断或开启。
它具有以下特点：
1、流通能力大、且介质流向不受限制。
2、密封阀座采用优质塑料等软材料、具有可靠的密封性。
3、除适用于一般的气、液体外，更适用于高粘度，以及带有纤维和悬浮颗粒的介质。
4、结构简单、维修方便。
结构及动作原理

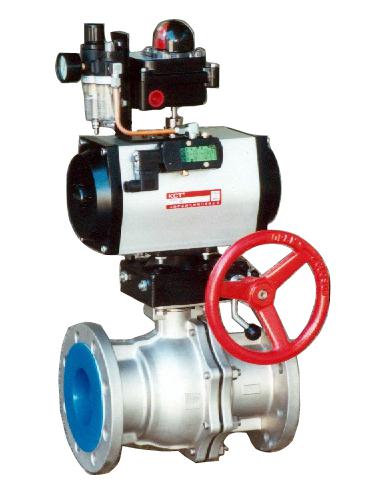

气动O型切断球阀是由O型球阀、气缸式执行机构两大部分及电器元件组成，如图一所示，气缸式执行
机构是O型球阀的驱动装置，当压缩气体通过电磁阀或其他控制器进入气缸一端，推动活塞移动，通过
活塞杆、曲柄、立轴等传动机构，使球芯以立轴为中心旋转90°，使球阀由开（或关）变为关（或开）
的状态。达到对管道内介质的自动控制。
在气缸式执行机构侧面有二个M10*1（或G1/4〞）的螺纹，可以通过连接板安装电磁换向阀，顶部也有
二个M10*1的螺孔，可以通过支承件安装二个行程开关。中心旋转顶端可用扳手进行手动操作。

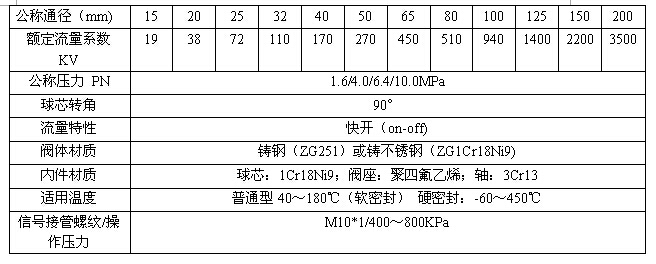

系列参数

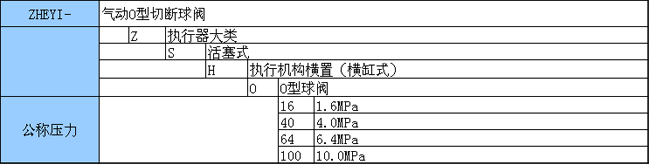

选型
选型举例：O型球阀-Z-S-H-0-16
|
