概述
本产品将来自危险区的电流信号转换成电压、电流、RS485信号或开关量信号，从危险区隔离传
送到安全区，该产品需独立供电，输入/输出/电源三隔离。可用在电流信号输出设备。

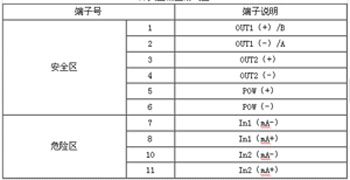

接线图

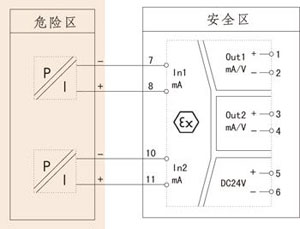

模拟量输出接线图

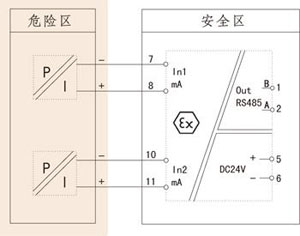

RS485输出接线图

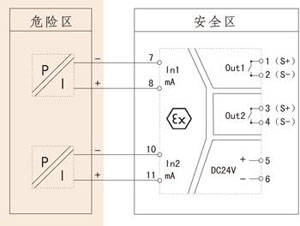

开关量输出接线图

开关量输出接线图

结构外型图

EVT：工作指示灯：仪表正常工作时，指示灯为绿色；输入信号有故障报警时；指示灯为红色。
35mm导轨式安装，安装时请注意卡位稳定、牢固。
请尽可能垂直安装，以利于仪表内部热量散发。

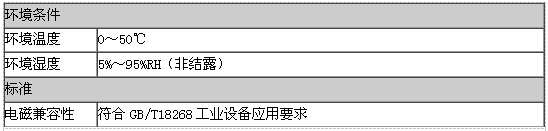

技术参数

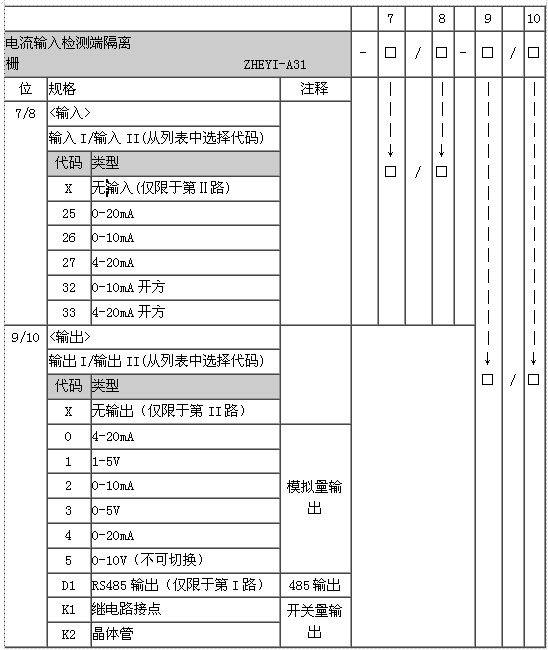

仪表选型
注：仪表带两路输出时，有三种模式可选：
a、模拟量输出+模拟量输出
b、485输出+模拟量输出
c、开关量输出+开关量输出
型号举例：NHR-A31-27/27-0/0
电流输入检测端隔离栅，两路输入信号为：4-20mA，两路输出信号为：4-20mA
|
