概述

ZHEYI-3600系列流量积算控制仪针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传

、通讯、打印等处理，构成数字采集系统及控制系统，适用于液体、一般气体、过热蒸汽、饱和蒸汽

等的流量积算测量控制。

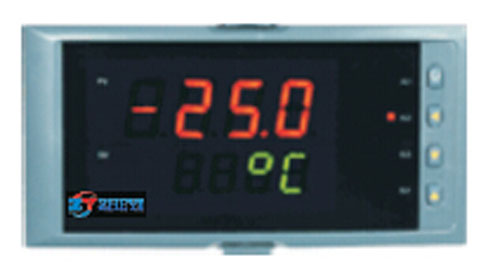

双屏LED数码显示，具有极宽的显示测量范围，可显示整五位的瞬时流量测量值、温度/压力补偿测量值

、流量（差压、频率）测量值等，及整十一位的流量累积测量值，0.2％级测量精度。
具备37种信号输入功能，可配接各种差压信号（孔板装置）、线性信号（电磁流量计）及脉冲信号（

涡街流量计），可自由选择多种补偿方式（温度补偿、压力补偿、温压补偿等）
采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制，内置多种流量积

算公式，适应各测量场合，带流量系数K自动演算功能
简单的容错功能：温度、压力补偿测量信号异常时，用对应的手动设定值进行补偿运算
特殊设计的WDT电路、上电复位电路和断电数据保护电路确保仪表通电运行正常；内置33V干电池，断

电数据不丢失，断电数据保护不用后备电源，保护时间不低于3年
可对测量介质进行定量/批量控制(带启动、停止、清零功能)
可带两路模拟量变送输出。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能，具有手动、定时、报警打印功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
参数设定密码锁定，参数设置断电永久保存，具备参数恢复出厂设定功能。

仪表选型

输入类型表
