一、概述

ZHEYI-LWG系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、

精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭

管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质

，工作温度下运动粘度大于5*10-6㎡/s的液体，对于运动粘度大于5*10-6㎡/s的液体，可对流量计进

行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量

计量和节能的理想仪表。

二、工作原理

    图1所示为涡轮流量传感器结构简图，由图可见，当被测流体流过传感器时，在流体作用下，叶轮受力

旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随

之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。

  涡轮流量计的流量方程可分为两种：实用流量方程和理论流量方程。

                                                             图一

产品特点

高精确度，一般可达±1％R、±0.5％R，高精度型可达±0.2％R；

重复性好，短期重复性可达0.05％～0.2％，正式具有良好的重复性，如经常校准或在线校准可得到

极高的准确度，在贸易结算中市优先选用的流量计；

输出脉冲频率信号，适用总量计量及计算机连接，无零点漂移，抗干扰能力强；

可获得很高的频率信号（3～4kHz),信号分辨力强；

范围度宽，中大口径可达1:20，小口径为1:10；

结构紧凑轻巧，安装维护方便，流通能力打；

适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

专用型传感器类型多，可根据用户特殊需要设计成各类专用型传感器，例如低温型、双向型、并下

型、混砂专用型等；

可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

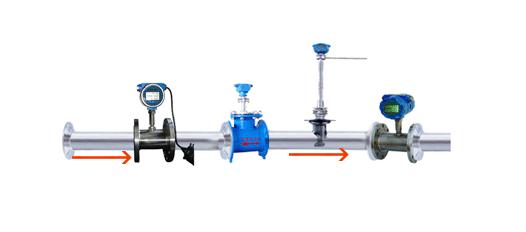

安装示意图

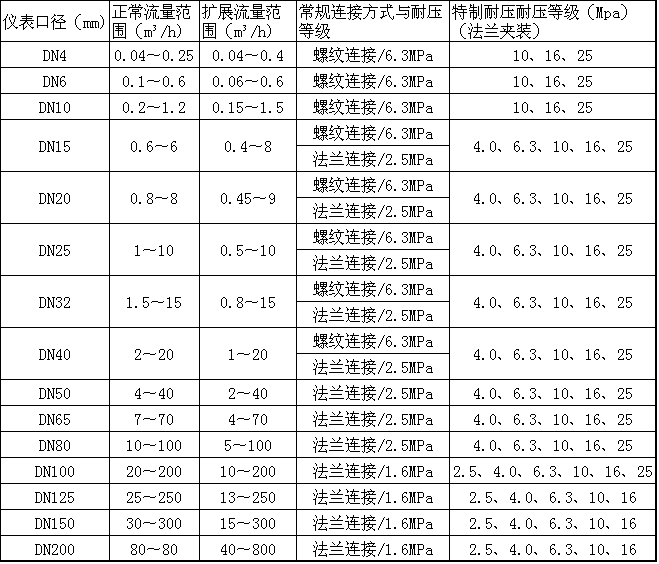

  测量范围及工作压力 （表一）

  选型表
