概述

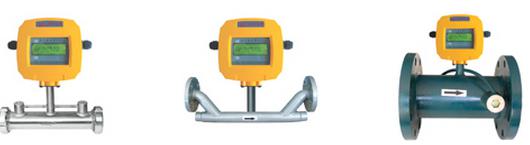

ZHEYI-TDS-100Y型一体式超声波流量计可实现在线显示与操作。该款产品避免了外缚式和插入式传感器在安

装过程中由于人为和管道因素产生的误差。具有精度高、量程比宽、无压力损失、安装简单等优点。

技术参数

测量周期：500ms(每秒2次，每个周期采集128组数据）

工作电源：隔离DC8～36V或AC220V可选

最大流速：64m/s(流速分辨率0.001m/s)

显示：2*10汉字背光显示器（中英文双语可选择）

操作：磁性4按键窗口化操作

信号输入：3路4-20mA模拟输入，精度0.1％，可输入压力、液位、温度等信号

2路三线制PT100铂电阻

信号输出：1路隔离RS485输出

1路隔离0CT（脉冲宽度6～1000ms之间可编程，默认200ms)

1路继电器输出（脉冲宽度200ms)

1路4-20mA输出（有源/无源输出可选）

通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其他厂家同类产品的通讯协议。

连接方式：法兰式/活接市（卫生型）/螺纹（DN40以下）可选

其他功能：自动记忆前512天，前128个月，前10年正/负净累积流量

自动记忆前30次上、断电时间和流量并可实现自动或手动补加可通过MODBUS 协议读出，可通过E-mail传送来的

代码文件实现软件升级

断电保护：断电10万小时数据不丢失

防护等级：IP68

电气接口：M16*1.5

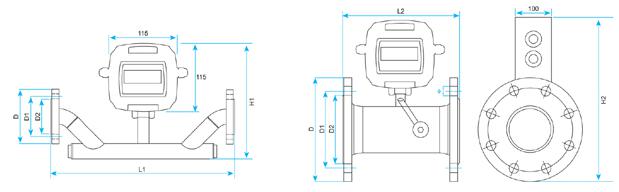

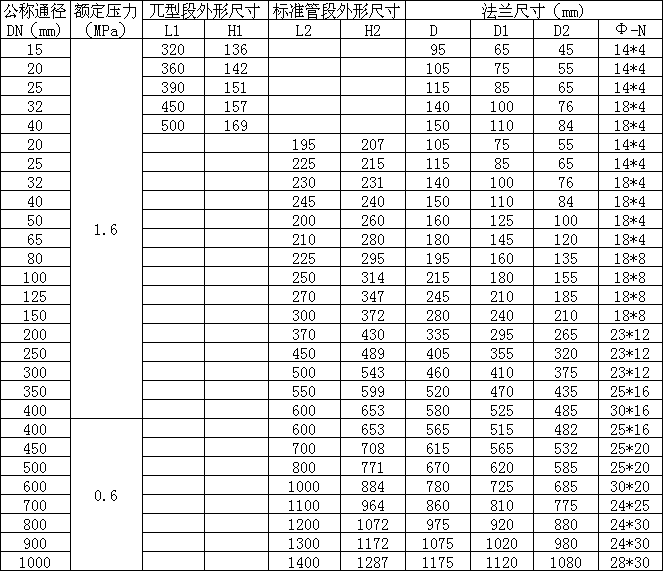

法兰连接机械尺寸图

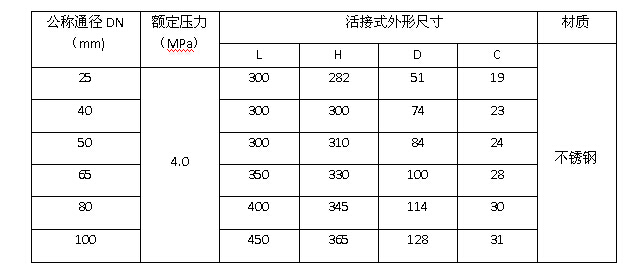

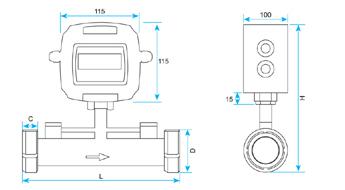

卫生型机械尺寸图

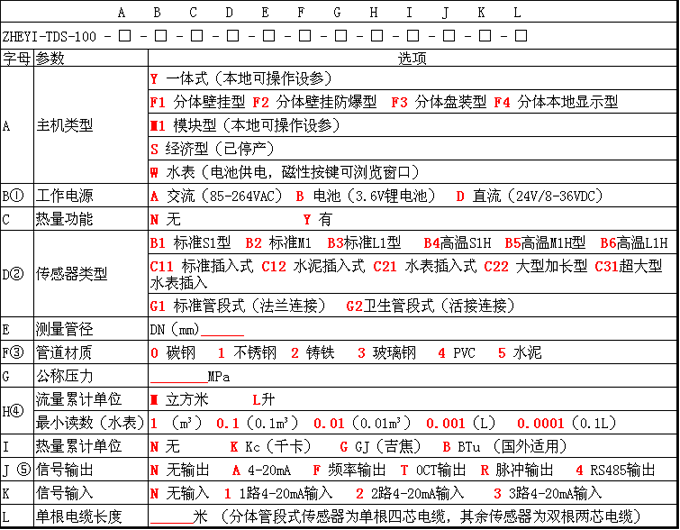

选型编码

举例说明：ZHEYI-TDS-100F1-A-N-B2-200-0-1.6-M-K-4-N-10

解释：壁挂主机，交流供电，标准型M1型探头，DN200管径，碳钢管材，压力1.6MPa，流量单位立方米，485输出，

10米电缆线。

注释解释：

①：交流电源适用于TDS-100F型、TDS-100Y型，其他型号主机适用于电池供电或直流供电。

直流电源适用于所有型号产品，除TDS-100F1、F2、F3、 TDS-100S供电为24V，其余供电为8-36VDC

TDS-100W型电池供电水表也可8-36V供电，如有需要订货时请注明。

②：电池供电超声波工业水表/热量表，如选用插入式或外夹式传感器，最大可测管径DN800.

③：铸铁、玻璃钢、PVC、水泥等不可焊接管材如选用插入式传感器，需配专用管箍方可安装，订货时请注明。

④：最小读数只适用于TDS-100W电池供电型超声波水表选型

⑤：如选用有源4-20mA输出，工作电源要求交流或直流24V。

OCT脉冲宽度出厂默认设计200ms，在6～1000ms之间可编程。

电池供电超声波水表或热量表RS485输出有两种可选，一种是内部锂电池供电，工作电压为3.3V，另一种是需外

部提供直流电源，用户订货时候请注明，否则有可能485输出接口无效。
