概述

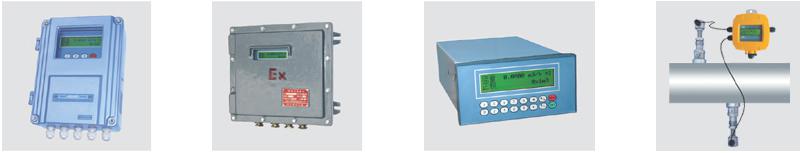

ZHEYI-TDS-100F系列固定分体式超声波流量计广泛应用于工业现场中各种液体的在线流量计量。主机分为壁挂标准型、

壁挂防爆型、盘装型和bending显示型（F4型主机）；传感器分为外敷式、插入式、管段式等。

技术参数

测量精度：优于1%

重 复 性：优于0.2%

测量周期：500ms(每次2秒，每个周期采集128组数据)

工作电源：220VAC/8-36VDC

最大流速：64m/s（流速分辨率0.001m/s）

显示：2*10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等。

操作：4*4轻触键盘（F4主机磁性4按键）操作

信号输入：3路4-20mA模拟输入，精度0.1%，可输入压力液位温度信号

2路三线制PT100铂电阻

信号输出：1路隔离RS485   1路4-20mA或0-20mA

1路隔离OCT    1路继电器输出

电    池：（内置镍氢充电电池，充足后可持续工作12小时）

安装方式：外敷式安装，操作简单，方便

温度范围：4℃-95℃，温差范围：3℃-75℃，

环境温度：-25℃-55℃

显    示：2行汉字同屏显示瞬时流量、流速、累积流量、信号状态等。

通讯协议：隔离RS485（FUJI扩展协议）

打印输出：内置热敏一体式打印机，实现实时或定

时打印。

数据存储：选配内置(SD卡)可存储时间、瞬时流量、累积流量、信号状态等，并可将数据导入计算机，

便于统计与管理。

防护等极：传感器IP68，其余主机IP65

防爆等级：EXdII BT4 (ZHEYI-TDS-100F-100F2)

外敷式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式，具有与管径无关、

安装简单、无需停产、无压力损失等特点。

标准S1型传感器       标准M2型传感器      标准L2型传感器

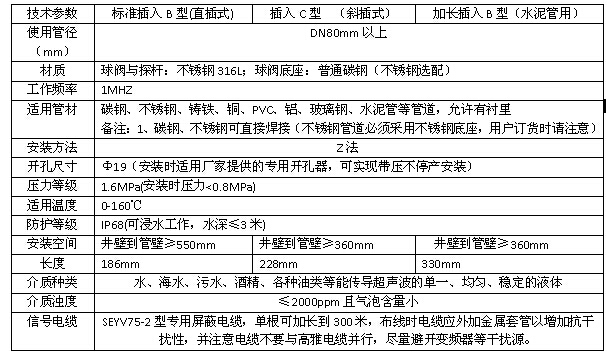

插入式传感器是指在被测管道上利用专用开孔工具在不停产的情况下在线打孔，使传感器和被测介质直接接触从

而实现流量测量的一种安装方式，该款传感器解决了外敷式传感器在测量结垢较厚的管道时不易接受到信号及长

时间测量信号衰减的问题，具有不停产安装、免维护、与管径无关、无压力损失等特点。

管道材质为碳钢或不锈钢时可直接焊接安装，对于不可直接焊接的管道，如铸铁、玻璃钢、PVC、水泥管等需配

备厂家制作的专用管箍方可安装，为防止漏水，用户订货时请提供被测管道的准确外径或周长。

管段式传感器是采用法兰将管段传感器与被测管路直接连接的一种测量方式，该款传感器解决了外敷式和插入

式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题，具有测量精度

高，稳定性好、免维护等特点，是未来超声波流量计的发展方向。

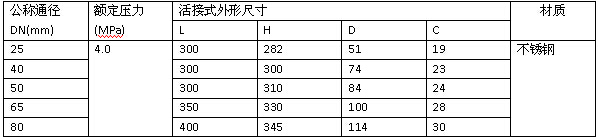

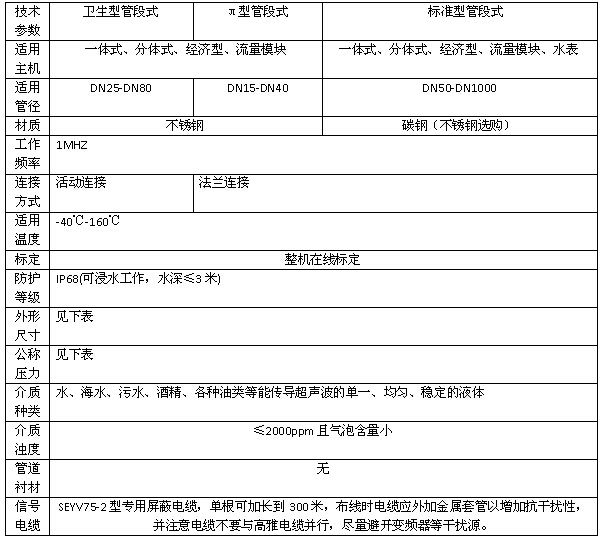

卫生型管段式管道参数

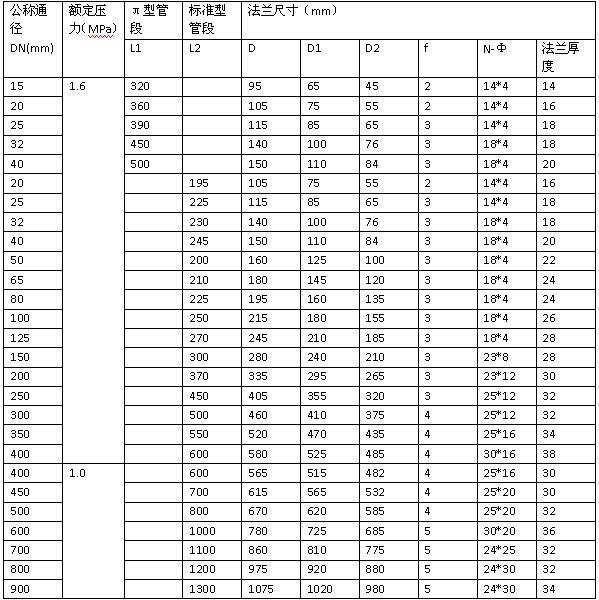

π型管段式 /标准型管段式管道参数

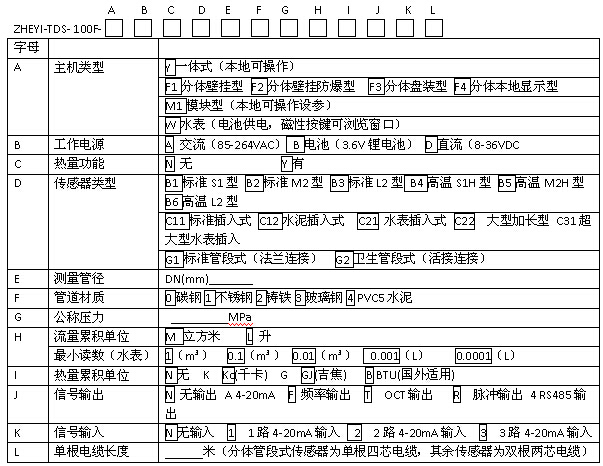

选型表

选型举例：ZHEYI-TDS-100F1-A-N-B2-200-0-1.6-M-K-4-N-10

解    释：壁挂主机，交流供电，标准M1探头，DN200管径，碳钢管材，压力1.6MPa，流量单位立方米，485输出，

10米电缆线。
