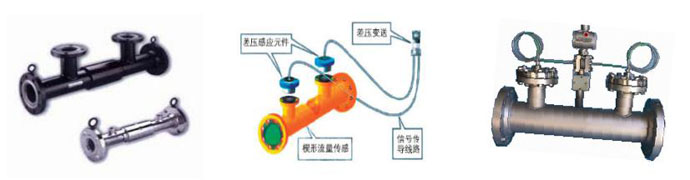

一、概述

ZHEYI-LXF系列楔式流量计，是我公司引进国外技术并进一步开发、生产的新型流量计。其结构简单牢固，

具有高精度，宽量程，耐磨、防堵性能极佳的特点，非常适合测量高粘度、低流速、脏污性流体的流量；

它的问世对于城市煤气和天然气的准确计量，治金企业的脏污煤气，炼焦、炼油、化工等企业中的焦油、

沥青、残渣油、石蜡油、易结晶荼油等各种高粘度液体介质的计量以及化工企业中极强腐蚀性、并随温度

变化而析出结晶的饱和或过饱和酸、碱、盐溶液的流量测量提供了最佳的解决方案。

ZHEYI-LXFB系列一体化楔式流量变送器是由ZHEYI-LXF系列楔式流量计配上差压变送器或智能流量变送器或

多参数质量流量变送器及其他附件构成，可实现直接显示或输出差压、瞬时流量、累计流量、累积流量、

补偿压力、补偿温度等参数。

二、主要技术参数

楔式流量计

测量精度：优于0.5％，贸易计量型精度：0.3％

楔比H/D：0.2,0.3,0.4,0.5

量程比：10:1

长期现场运行稳定性：0.1％F.S/Y

使用寿命：可长达十年以上

雷诺数范围：最低雷诺数RE=300

最高测量粘度：3000CP

管道尺寸：DN15～DN1200

工作压力：-0.1～25MPa

工作温度：-20～450℃

过程连接：对夹式、螺纹式、法兰式

取压连接：螺纹式、法兰式、化学T结构

法兰标准：采用化工部HG20592～20635-97法兰标准，其他法兰标准（GB、HGJ、JB/T、ANSI、DIN等标准）

请用户在订货时注明

楔块材质：1Cr18Ni9Ti，304SS，316SS，316L，HC，衬四氟

本体材质：CS，1Cr18Ni9Ti，304SS，316SS，316L，哈氏合金，衬PTFE

ZHEYI-2600差压变送器

供电电源：12～45VDC

输出信号：二线制，4～20mA,带HART协议（可以线性或者开方输出）

量程：125Pa～3.5MPa

精度：0.25％、0.1％

电气接口：M20*1.5内螺纹

防爆等级：隔爆型：ExdIIBT1～T6 本安型：ExiaIICT1～T6

环境温度：-40～80℃

防护等级：IP65

接线盒材质：铝合金

智能流量变送器

供电电源：12～45VDC

输出信号：二线制，4～20mA,带HART协议，含参数瞬时流量、累积流量、差压

量程：125Pa～3.5MPa

精度：0.1％

显示方式：差压、瞬时流量、累计流量同屏显示

菜单调试：现场三个按键模式，可实现流量组态、小信号切除、单位选择、线性修正

电气接口：M20*1.5内螺纹

防爆等级：：隔爆型：ExdIIBT1～T6 本安型：ExiaIICT1～T6

环境温度：-40～80℃

防护等级：IP65

接线盒材质：铝合金

多参数质量流量变送器

结构原理：二线制变送器内内置压力、差压两只变送器，并可以外接Pt100热电阻信号，三个变量经过微处

理器运算和温压补偿后，得到质量流量值

量程：差压传感器：125Pa～3.5MPa；绝压传感器：35KPa～21MPa；温度传感器：-200～650℃

精度：0.1％

输出信号：二线制，4～20mA,带HART协议，含参数瞬时/累计流量、静压、差压、流速、密度、温度

显示方式：瞬时/累计流量、静压、差压、流速、密度、温度同屏显示

菜单调试：现场三个按键模式，可实现单位选择、线性修正、迁移、回路测试、阻尼、流量开放、故障

和上下报警电流；HART手操器可实现远程监控和调校

电气接口：M20*1.5内螺纹

防爆等级：：隔爆型：ExdIIBT1～T6 本安型：ExiaIICT1～T6

环境温度：-40～80℃

防护等级：IP65

接线盒材质：铝合金

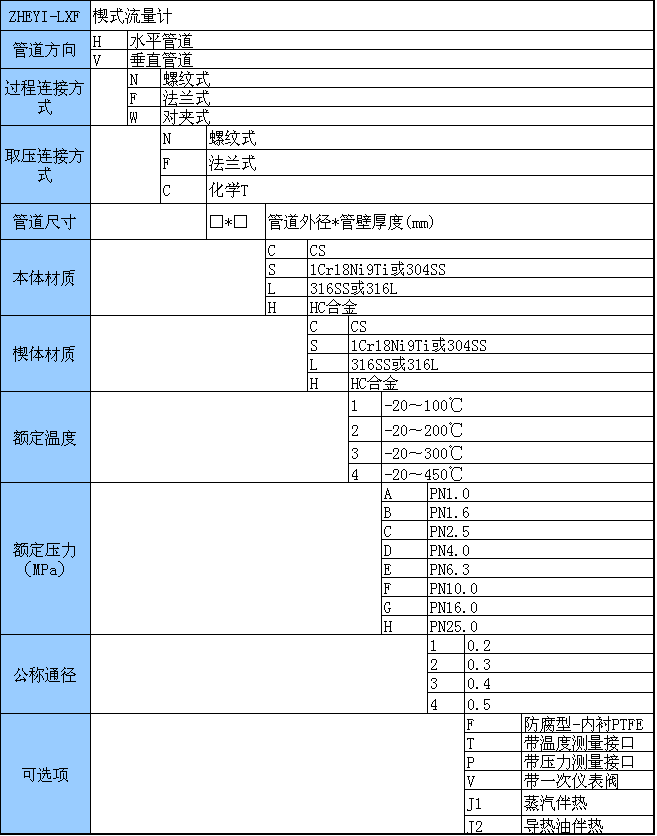

楔式流量计选型表

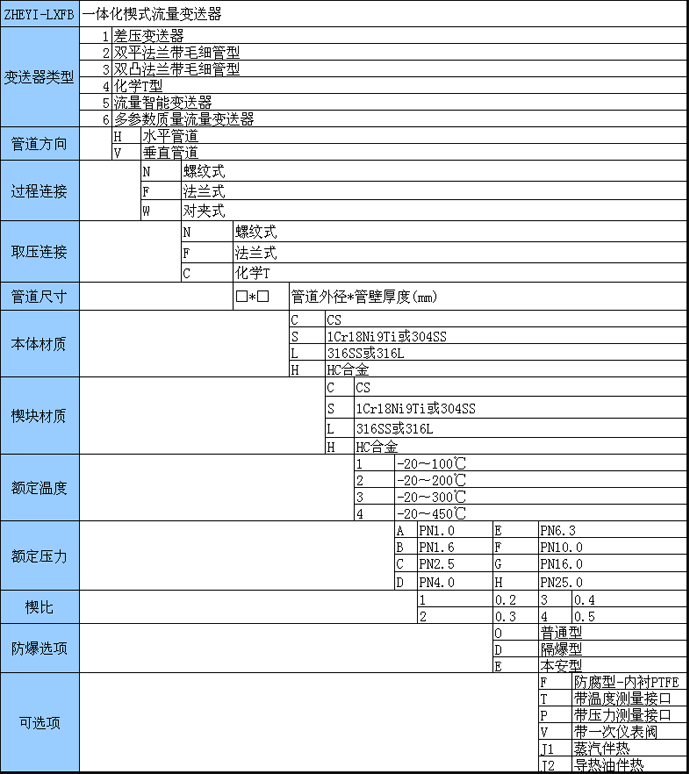

一体式楔式流量计选型表

选型举例 浙仪-LXFB-1-H-N-N-C-C-1-A-1-O-F
