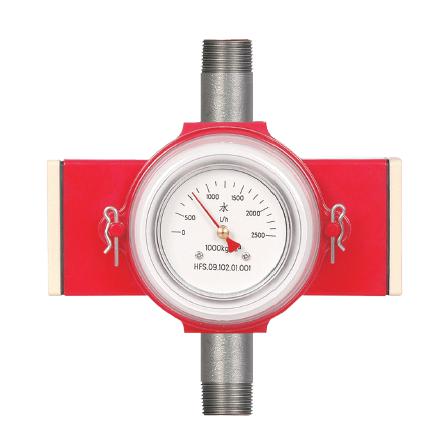

概述
ZHEYI-HFS系列流量开关主要用于管道中的也体流量监测及开关输出。
它坚实的结构和稳定的性能可广泛应用于发电机、电动机、轧机、压缩机、传送机和其它机器的领冷却、
润滑系统中。当流量超过或者低于设置的预置开关点时，它可以输出一个控制信号。这个预置开关点可
以设置在量程中的任何一个位置，开关点在安装后的条件下，也可以很方便的进行调整。
特点
·流线型结构设计，坚固耐用
·磁性耦合测量系统
·安装方向；垂直、水平任意安装
·多种材料的选择
·测量量程宽广
·清晰地流量显示刻度读取方便，旋转指针
类型
HFS1
·管螺纹连接3/4" ~ 2 1/2"
·适用于水平、垂直管道
·旋转形式刻度
·1或2个流量限位开关
·测量系统3或5
HFS2
·法兰连接DN15~DN50/65(1/2" ~ 2 1/2")
·适用于水平、垂直管道
·旋转形式刻度
·1或2个流量限位开关
·测量系统3或5
HFS3
·管螺纹连接DN80~DN200(3" ~ 8")
·适用于水平、垂直管道
·旋转形式刻度
·1或2个流量限位开关
·测量系统7
测量原理
采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生移位，测量靶的移位，靠
弹簧的平衡力的作用下，而产生平衡，通过磁耦合系统传到指示系统，而实现流量的监测和控制。

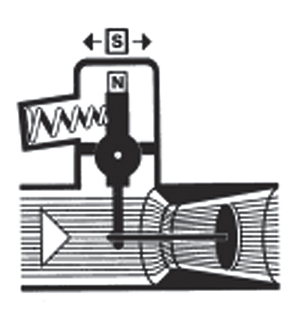

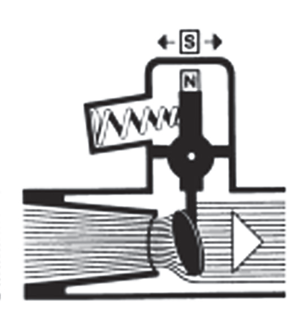

测量系统3 测量系统5
椎管结构形式
喷嘴结构形式

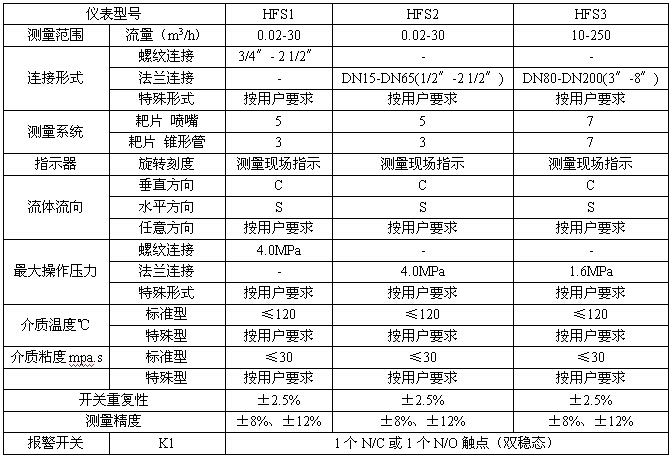

技术参数

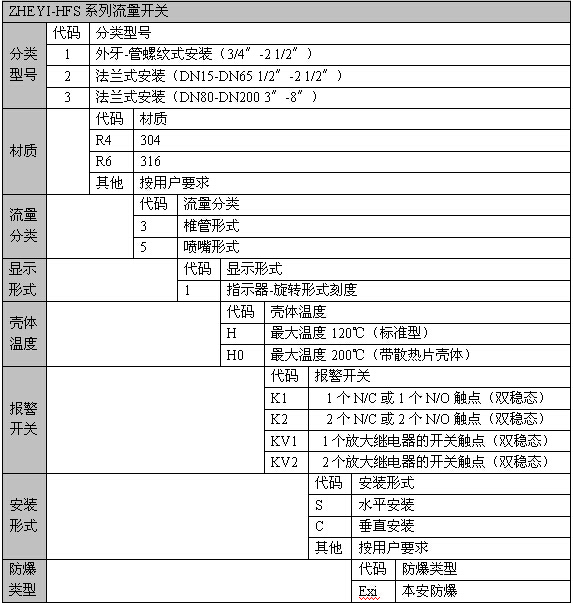

仪表选型
选型举例：ZHEYI-HFS2/R4/3/1/H/K1/S
|
