概述

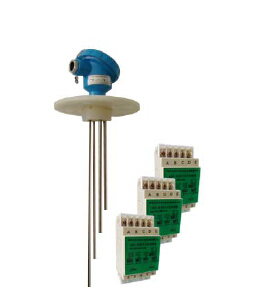

ZHEYI-UDK电极式液位计是由液位检测电极和控制器两部分组成，根据液体的导电性控制液位高度。

它与机泵结合可以实现水池或罐体进液、排液控制。主要用于城市各种污水处理、轻工业内的各种水处理、

食品饮料行业生产过程中的液位控制与显示。采用不锈钢电极，延长使用寿命。

技术指标

u 测量范围：≤5000mm

u 测量点数：最多5点

u 电极材质：304不锈钢，特殊材质可选

u 连接方式：螺纹连接，法兰连接

u 防护等级：lp65

u 防爆等级：dⅡBT3~T6

u 继电器：

外形尺寸：50X100X74mm

工作电压：AC220V/50HZ或DC24V

安装方式：导轨

负载：AC220V/5A

重量：165g

控制器说明

单控上水池探头安装说明

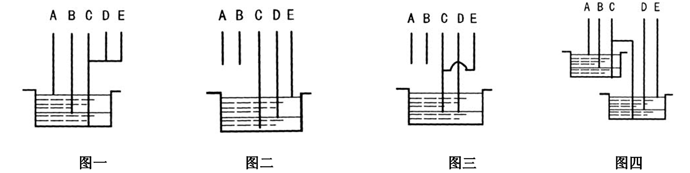

安装图如图一所示

A（红线）—为上水池（水塔）上限液位控制点，水位上升达到A点水位，水与探头接触，水位控制器自动

关泵。

B（蓝线）—为上水池（水塔）下限液位控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制器

自动开泵，水池充水。

C（黑线）—为水池（水塔）地线，放在水池的最低点与水池底部接触。

D（绿线）、E（黄线）点并接到C。

单控下水池（即排水池）探头安装说明

安装图如图二所示

E—为下水池上限液位控制点，水位上升达到E点水位，水与探头接触，水位控制器自动开泵，水池排水。

D—为下水池下限液位控制点，水位下降到D点水位，水与探头脱离接触，水位控制器自动关泵，水池停止排水。

C—为公共线，放在水池的最低点与水池底部接触；A、B点不接。

上下水池联合控制探头安装说明

安装图如图四所示

A— 为上水池（水塔）上限液位控制点，水位上升达到A点水位，水与探头接触，水位控制器自动关泵。

B— 为上水池（水塔）下限液位控制点，水位下降到B点水位以下，水与探头脱离接触，水位控制器自动开泵，水池充水。

C— 为上、下水池（水塔）公用地线，放在上、下水池的最低点与水池底部接触。

D— 为下水池下限液位控制点，水位下降到D点水位，水与探头脱离接触，水位控制器自动关泵，水池停止排水。

E— 为下水池上限液位控制点，水位上升到E点水位，水与探头接触，水位控制器自动开泵，水池排水；若不排水，则E点不接。

接线方法

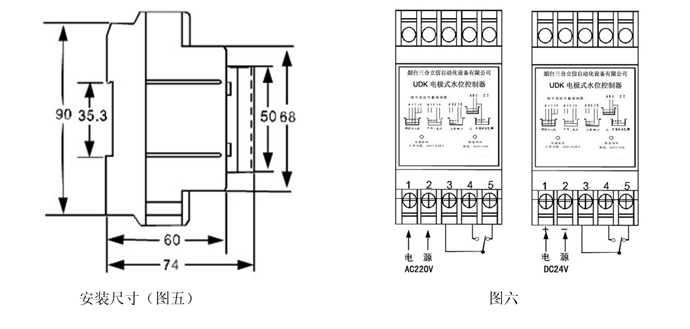

1.1常开1常闭两组触点，用户可以根据实际使用情况选择常开，常闭或常开常闭。如图六所示。

2.单相直接控制方式的接线

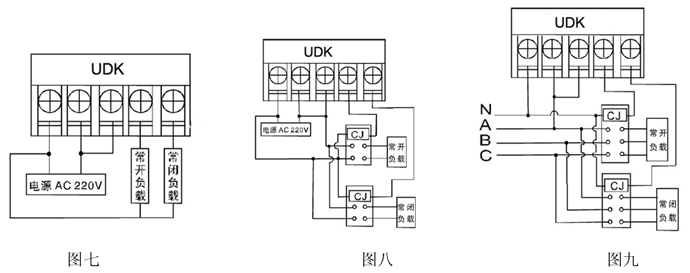

被控制的水泵是单相供电，功耗不超过本开关的额定容量（阻性负载10A），可采用直接控制方式，接线方

法如图七所示。

3.单相扩容方式的接线

被控制的水泵功耗超过水位控制器的容量，则需接交流接触器来扩容，接线方法如图八所示。

4.三相工作方式的接线

被控制的水泵是三相供电，需要外接三相交流接触器。控制接触器的线圈电压为AC220V、50Hz的接线方法如

图九所示。

选型说明
