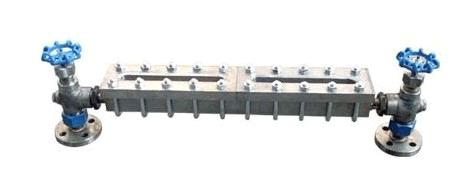

一、概述

ZHEYI-UGS系列玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐

用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。 HG5型玻璃板液位计是按原

化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表

上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以

防止液位继续外流。在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中剩余液体时

用。根据连通器原理，通过透明玻璃直接显示容器内液位实际高度。

二、主要技术参数

测量范围：300、500、800、1100、1400、1700…mm

工作压力：4.0MPa

工作温度：≤250℃

阀门自动封闭压力差：0.2MPa

蒸汽夹套压力：0.6MPa

蒸汽夹套接头：G1/2〞外螺纹

过程连接：连接螺纹：外螺纹G3/4〞或M27*1.5

连接法兰：HG20592-20635-97   DN20-DN50 PN4.0或PN6.3凸面

其它法兰标准（如GB、HG、HGJ、ANSI、DIN等）请用户在订货时注明。

接液材质：耐热碳素钢；不锈钢

高温高压玻璃板液位计：最高工作压力：1.6MPa，最高温度：380℃

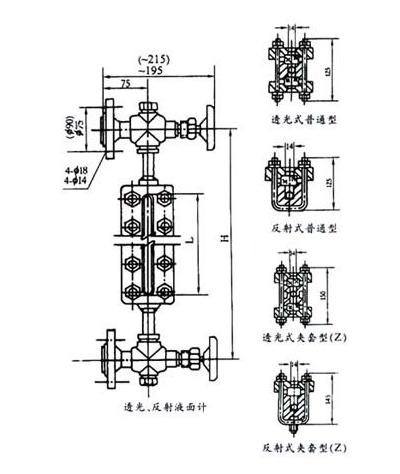

三、安装示意图

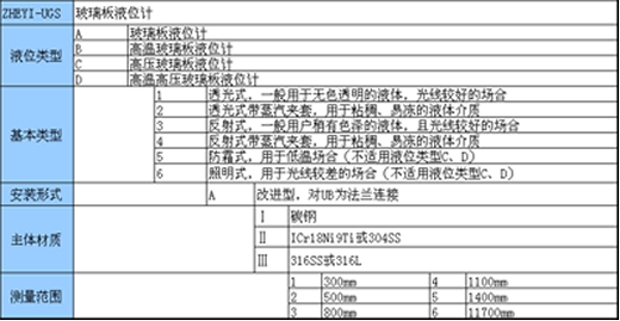

选型表

选型举例：ZHEYI-UGS-A-1-A-A-1
