概述
ZHEYI-K系列压力变送器是采用国外隔离式传感器芯片，由我厂开发研制的一种新型压力变送器。采用扩散硅、激光
修正、温度补偿、模拟信号处理等先进技术和工艺，具有精度高、可靠性好、响应速度快、性能稳定等特性。
该产品结构简单，安装、使用、维修方便，是新一代的压力检测、控制仪表，抗干扰能力强，适合于远距离的信号传输，
深受广大设计人员和用户的欢迎。目前已广泛用于石油、化工、冶金、制药、电力、轻工等领域，实现对液体、气体、蒸
汽压力/绝压/真空的测量和控制。
工作原理
介质压力直接作用于陶瓷片，使测量膜片产生偏移。正常的压力使膜片偏移0.025mm，超压状态也只使膜片偏移0.1mm。此时
，测量膜片贴到了陶瓷支架上，避免了损坏。膜片位移产生的电容量，由与其直接连接的电子部件检测，放大和转换为标准
信号输出。
技术参数
·被测介质：液体、气体、蒸汽
·测量范围：0-500Pa~0-5KPa （不带隔离膜片） 5KPa ~0-80MPa（带隔离膜片）
·精度等级：±0.2%FS，±0.25%FS，±0.5%FS
·长期稳定性：≤0.2%FS/年
·温度漂移：≤0.02% FS /℃（在0-70℃范围内）
·环境温度：-20℃+85℃
·储存温度：-55℃~+125℃
·输出信号：4-20mA或1-5VDC
·供电电压：16-28VDC
·负载特性：见图（1.2）
·允许过载：额定压力的2倍
·显示表头： 0-100%模拟指示（精度2.5%），
LCD或LED用户可选
·防爆等级：本安ia IICT5 隔爆 dIICT5
·接湿件材质：316不锈钢和1Gr18Ni9Ti
·外壳材质：压铸合金铝，表面环氧喷涂
·引压接口：M20×1.5外螺纹，
或1/2”NPT外螺纹
·重量：普通0.75kg，带现场指示1kg

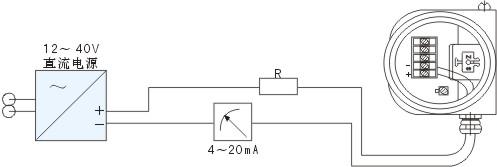

电气连接
选型表
|
