概述

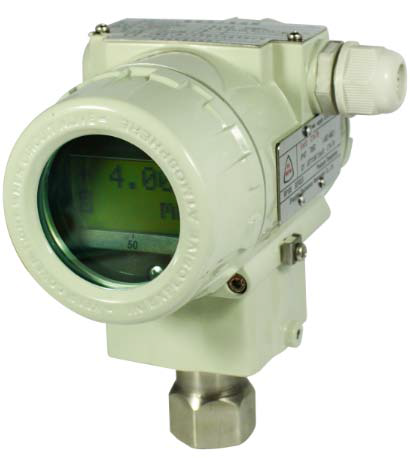

ZHEYI-2801TG/TA-B/C为高精度差压变送器，用于测量也体、气体或蒸汽的液位、密度、压力、以及流

量，然后将其转变成4～20mADC HART电流信号输出。ZHEYI-2801TG/TA-B/C也可与RST375手持终端或

RSM100 Modem 相互通信，进行参数设定、过程监控等。

标准规格

（以标准零点为基准调校量程，不锈钢 316L膜片，填充也为硅油）

1性能规格

调量程的参考精度

（包括从零点开始的线型、会差和重复性）ZHEYI2801TG/TA-B：±0.075%

ZHEYI2801TG/TA-C：±0.1%

若TD＞10（TD=最大量程/调节量程），则为：

ZHEYI2801TG/TA-B：±（0.075×TD）%

ZHEYI2801TG/TA-C：±（0.1×TD）%

环境温度影响

20℃~65℃时总影响量为：

±（0.075×TD+0.025）%×Span

每10℃之间±0.04%×Span（TD=1时）

-40℃~-20℃和65℃~85℃时总影响量为：

±（0.1×TD+0.025）%×Span

过范围影响：±0.075%×Span

稳定性：±0.1%×Span/3年

电源影响：±0.001%/10V（12~42VDC），可忽略不计

预热时间：＜15s

环境温度：-40~85℃

带液晶显示、付橡胶密封圈时-20~65℃

储存温度/运输温度：-50~85℃

带液晶显示时：-40~85℃

压力极限：从真空至最大量程

量程限

在量程的上下限内，可任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征

零点设置

零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最小量程

安装位置影响

与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片超过90°的变化，会发生＜0.4KPa

范围内的零位影响，可以通过调节调零校正。无量程影响。

输出

2线制，4~20mADC HART输出，数字通讯，可选择性或平方根输出，HART协议加载在4~20mADC信号上。

输出信号极限：Imin=3.9mA,Imax=20.5mA

报警电流

低报模式（最小）：3.7mA

最高模式（最大）：21mA

不报模式（保持）：保持故障前的有效电流值

报警电流标准设置：高报模式

响应时间

放大器部件阻尼常数为：0.1s；传感器时间常数为：0.1~1.6s，取决于量程与量程比。附加的可调时间常

数为：0.1~60s

电磁兼容性（EMC）

见下页《电磁兼容性附表》

防爆性能

NEPSI隔爆许可：Ex dllC T6

NEPSI本安许可：Ex iallC T4

允许使用温度为：-40℃~65℃

3安装

电源及负载条件

电源电压为24V

R≤（Us-12V）Imax KΩ

其中 Imax=23mA

最大电源电压：42VDC

最小电源电压：12VDC,15VDC（数字通讯负载范围：230~600Ω

电气连接

M20×1.5电缆密封扣，接线端子适用于0.5~2.5mm2的导线。

过程连接

过程连接法兰的两端面有NPT1/4和UNF7/16内螺纹。

4物理规格

材质

膜片：不锈钢316L、哈氏合金C

过程连接：不锈钢316

填充液：硅油、氟油

外壳密封圈：丁腈橡胶（NBR）

铭牌：不锈钢304

重量：1.6kg（无：液晶显示、安装支架、过程连接）

外壳防护等级：IP67

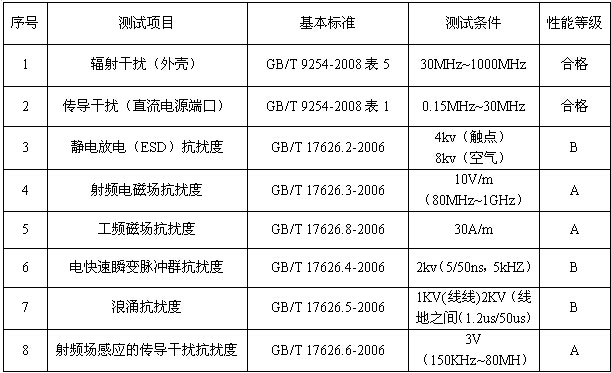

电磁兼容性附表

注：（1）A性能等级说明：测试时，在技术规范极限内性能正常。

   （2）B性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行   状况、

存储及其数据不变。

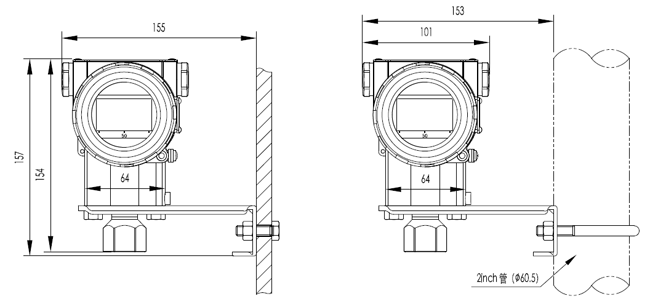

外形尺寸

  水平配管连接方式（侧面）                     水平配管连接方式（正面）

 墙装连接方式                                           垂直配管连接方式
