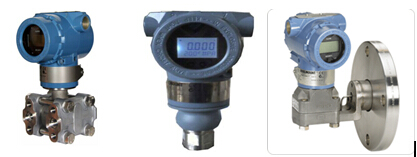

性能优异：精度可达0.075%，量程比100:1

调校量程从6.2-2038Kpa

平膜片式，2-、4-和6-英寸伸出式膜片

设计小巧/坚固而质轻，可满足不同应用场合要求

多种灌充液可选，

过程隔离膜片：316L不锈钢，哈氏合金C，钽

特点

增强的抗干扰设计，现场抗干扰能力极强

较小的温度便宜

强大的现场组态功能：调零点、调满度、切换显示、设置单位、设置上下限、设置阻尼、进行调整等

高亮度背光LCD显示器，方便在黑暗环境下读取，显示表头360度旋转便于现场观察

零点和量程调整互补影响

传感器内带非易于性存储器

接触介质的膜片材料可选，防爆壳体结构

业已证明的优越性和可靠性

技术性能

使用对象：液体、气体或汽体

输出信号：4-20mA输出叠加HART协议数字信号（两线制）

电源：外部供电24VDC，（电源范围12V-45）

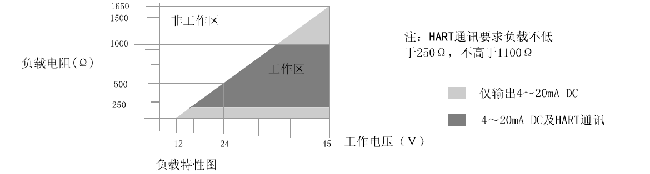

负载特性：负载电阻回路允许的最大负载电阻Rmax=(E-12)/0.02Ω如图所示

结构参数：

螺栓：碳钢度镉

灌充液：硅油或者惰性液

电气壳体：低桶铝合金

涂层：聚酯环氧树脂

“O”型圈：特氟隆、丁氰橡胶（表盖用）、乙烯-丙烯

排液/排气阀：316不锈钢

隔离膜片：316L不锈钢、哈氏合金、蒙乃尔、钽

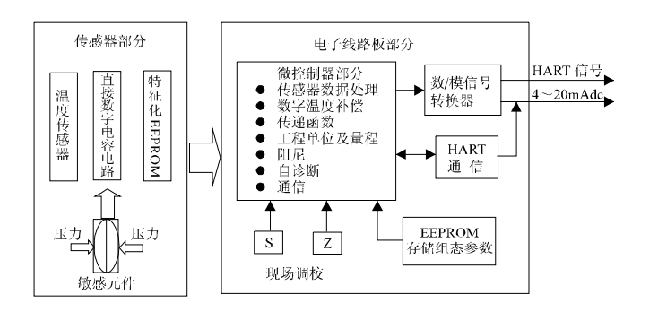

工作原理

ZHEYI-2600智能变送器由传感器和电子线路板两部分组成，传感器部分包括：敏感元件、直接数字电容

电路、温度传感器和特征化EEPROM等组成；电子线路板部分包括：微处理器、数/模信号转化器、数字通

信和存储器EEPROM等几部分组成，完成压力信号到4-20mADC的转化。一下对其原理进行简单的说明:

ZHEYI-2600传感器部分

敏感元件：介质压力通过隔离膜片和灌充油传递到X室中心的测量膜片，该测量膜片是一张紧的弹性元件

，用于检测在测量膜片上的差压。测量膜片的唯一和差压成正比，最大位移0.004inc
(0.10mm)。测量膜片的位置由它两侧的电容固定极板通过直接数字电容电路检测出来。

直接数字电容电路

该电路时用来将敏感元件所承受的压力转换成频率信号，并使该频率信号与压力信号成比例关系，供

CPU采样使用。

温度传感器

用来测量压力传感器的工作介质问度，并将其转换为数字信号，供微处理器进行数字温度补偿。

特征化EEPROM

保存变送器温度补偿、传感器特征化曲线及特性数据和数字微调数据等。即使关闭了电源，数据仍能

玩着呢的保存在存储器中，EEPROM总存储容量512字节。

微处理器

微处理器控制变送器的运行，对压力敏感元件通过直接数字电容电路和温度传感器对其工作压力和工作

介质温度进行检测，微处理器利用传感器特征化EEPROM中的数据进行线性化处理和补偿运算，计算出

工作介质的压力值，并送网数/模转换器和HART通信部分。从而在原理上实现电子板与传感器互换不会

影响变送器的输出特种。除此之外微处理器还进行传递函数的运算、工程单位及两次的转换、阻尼调整

及自诊断等功能。

存储器EEPROM

保存着通过远程、本地调整所能修改的所有组态数据。即使关闭电源，仍能完整的保存存储器中的数据。

数/模转换器

数/模转换器把微处理器修正后的压力数字信号按输出形式转换为4-20mA模拟信号送往输出回路。

HART通信

数字通信电路在变送器和控制系统之间提供接口。这个电路检测叠加在4-20mA回路上的FSK（频移键控）

信号，发送部分以同样形式信号叠加在4-20mA回路上。

多功能LCD显示器

不仅可以显示压力、电流值、百分比、环境温度等信息。配合按键，还能完成功能强大的现场调整。

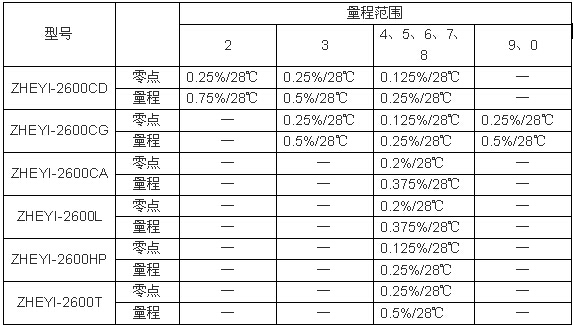

温度影响

静/超压特性

ZHEYI-2600CD

施加0(绝对压力)~13.76MPa压力到变送器任意一侧，变送器不损坏；法兰可承受68.9MPa压力

正常工作压力应在3.45KPa(绝对压力)至变送器量程上限

ZHEYI-2600CA

施加0(绝对压力)~13.76MPa压力到变送器不损坏；法兰可承受68.9MPa压力；正常工作压力应在

0KPa(绝对压力)至变送器量程上限

ZHEYI-2600CG

量程为6.89MPa以下的施加0（绝对压力）~13.8MPa；量程为20.68MPa的施加0（绝对压力）

~31.2MPa；

量程为41.37MPa，施加0（绝对压力）~51.45MPa变送器无损坏。正常工作压力在3.45KPa

(绝对压力)至变送器上限，法兰可承受68.9MPa压力

ZHEYI-2600HP

最大工作静压：31.2MPa；最大安全静压：44.1MPa；单向最大压力：31.2MPa;法兰可承受压力

：68.9MPa正常工作压力在3.45KPa(绝对压力)至变送器上限。

ZHEYI-2600L

150lb法兰：41.37KPa(绝对压力)~4.9MPa(在37℃，充硅油)

300lb法兰：41.37KPa(绝对压力)~4.9MPa(在37℃，充硅油)

静/超压影响

ZHEYI-2600CG/A/D加压140kgf/cm2后，误差为最大量程范围的±0.25%

ZHEYI-2600HP

加31.2MPa的单向压力后零点变化

量程4：小于最大量程的±1.0%

量程5：小于最大量程的±2.0%

量程6、7：小于最大量程的±5.0%

静压影响：

ZHEYI-2600CD

零点误差:加压至140kgf/cm2后，量程4、5零点误差为最大量程范围的±0.25%，量程3、6、7、8

零点误差为最大量程范围的±0.5%，量程2零点误差为最大量程范围的±0.75%。

量程误差：量程3、4、5、6、7、8误差为最大量程范围的-1±0.25%/6.89MPa,量程2误差为最大量

程范围的-1.5±0.25%/6.89MPa。安装前可按实际静压调校，消除这个误差。

ZHEYI-2600HP

零点误差: 加静压31.2MPa，零点误差小于最大量程的±0.25%。

量程误差：量程-1±0.25%/6.89MPa，安装之前，可按实际测量压力进行校验，消除误差

精度

ZHEYI-2600CD量程2,3,4,5

量程比为1:1到10:1时，为调校量程的±0.075%

量程比为10:1到100:1时，为调校量程的±0.0375%（1+0.1URL/量程）%量程

ZHEYI-2600CD量程6,7,8

量程比为1:1到10:1时，为调校量程的±0.15%

量程比为10:1到100:1时，为调校量程的±0.075%（1+0.1URL/量程）%量程

ZHEYI-2600CG量程2,3,4,5

量程比为1:1到10:1时，为调校量程的±0.075%

量程比为10:1到100:1时，为调校量程的±0.0375%（1+0.1URL/量程）%量程

ZHEYI-2600CG量程6,7,8

量程比为1:1到10:1时，为调校量程的±0.15%

量程比为10:1到100:1时，为调校量程的±0.075%（1+0.1URL/量程）%量程

ZHEYI-2600CA量程2,3,4,5

量程比为1:1到10:1时，为调校量程的±0.075%

量程比为10:1到100:1时，为调校量程的±0.0375%（1+0.1URL/量程）%量程

ZHEYI-2600CA量程6,7,8

量程比为1:1到10:1时，为调校量程的±0.15%

量程比为10:1到100:1时，为调校量程的±0.075%（1+0.1URL/量程）%量程

ZHEYI-2600T量程2,3,4,5

量程比为1:1到10:1时，为调校量程的±0.075%

量程比为10:1到100:1时，为调校量程的±0.0375%（1+0.1URL/量程）%量程

ZHEYI-2600T量程6,7,8

量程比为1:1到10:1时，为调校量程的±0.15%

量程比为10:1到100:1时，为调校量程的±0.075%（1+0.1URL/量程）%量程

ZHEYI-2600H/L量程2,3,4,5

量程比为1:1到10:1时，为调校量程的±0.075%

量程比为10:1到100:1时，为调校量程的±0.0375%（1+0.1URL/量程）%量程

ZHEYI-2600H/L量程6,7,8

量程比为1:1到10:1时，为调校量程的±0.15%

量程比为10:1到100:1时，为调校量程的±0.075%（1+0.1URL/量程）%量程

其他特性

电源影响：小于0.005%输出量程/伏特

振动影响：在任意轴向上，频率为200HZ下振动影响误差的±0.05%URL/g

负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。

安装位置影响：最大可产生不大于0.25KPa的零位误差，但可校正，对量程无影响，测量被踢相

对法兰转动无影响

防爆

隔爆型：符合GB3836.2-2000《爆炸型环境用防爆电气设备隔爆型电气设备“d”》规定，标志为

ExdsⅡCT4-T6

防爆型是指在仪表壳体能承受内部发生爆炸压力，内部发成爆炸并不引起外部规定的爆炸性呼和

物爆炸。标志为ds。

本安型：符合GB3836.2-2000《爆炸型环境用防爆电气设备隔爆型电气设备“d”》规定，标志为

ExdsⅡCT4，并配规定的防爆安全栅。

本安型指电路系统在正常工作或规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸

性混合物。标志为ia。

防爆仪表工作环境    环境温度：-30~90℃   环境湿度：100%RH   环境气压：80-108KPa

按隔爆型的传爆能力和本安型最小点燃力量，爆炸性混合物分为三级（如下表）：

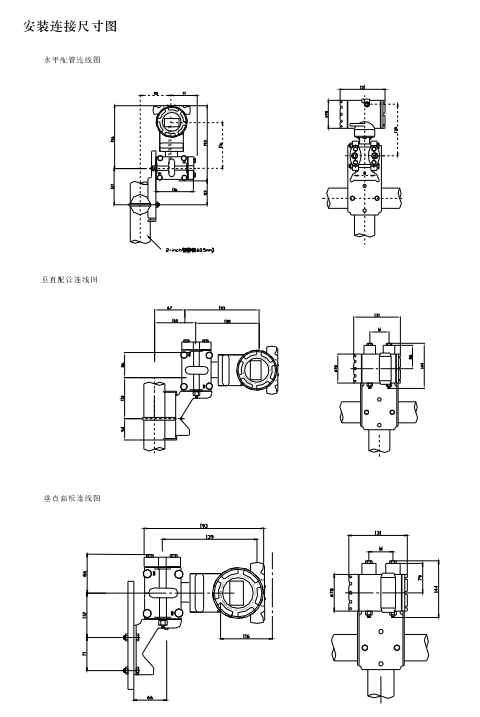

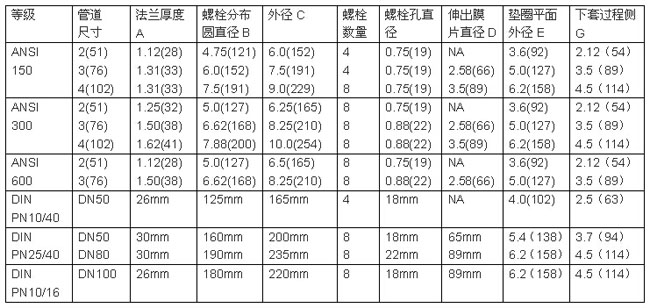

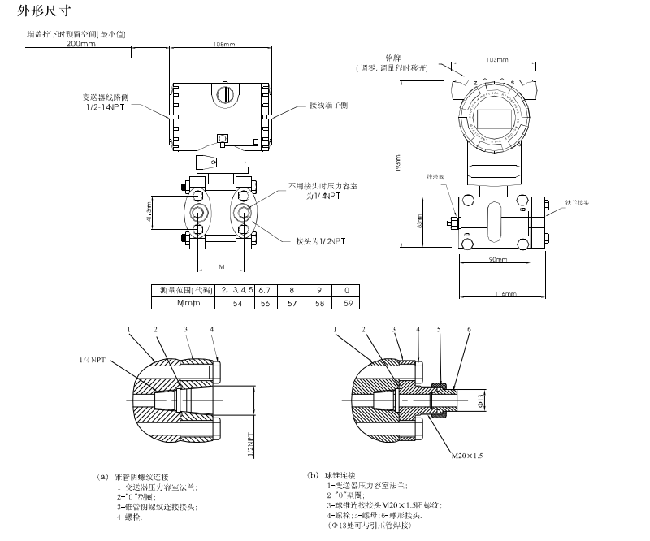

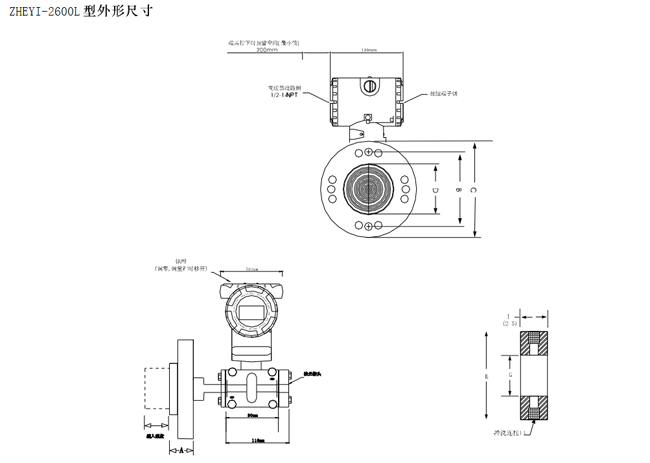

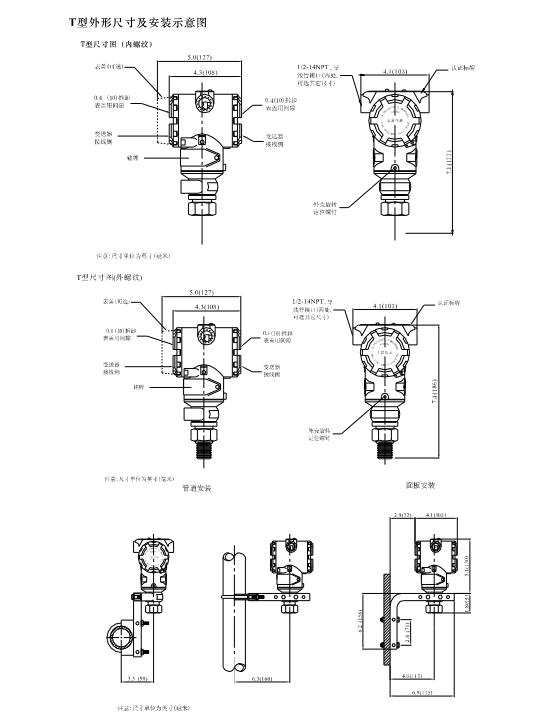

ZHEYI-2600安装示意图
