测量原理

导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换

成物位信号。探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器

接收，并将距离信号转化为物位信号。

输入

反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲

在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行

程T成正比：

D=C×T/2

其中C为光速

因空罐的距离E已知，则物位L为：

L=E-D

输出

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使

仪表适应测量环境。对应于4－20mA输出。

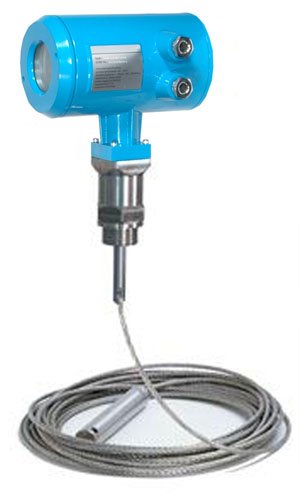

产品简介：

安装指南

下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适

用于液体物体。

安装位置：

尽量远离出料口和进料口。

对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的中央。

建议安装在料仓直径的1/4处。

缆式探头或杆式探头离罐壁最小距离不小于30厘米。

探头底部距罐底大约30mm。

探头距罐内障碍物最小距离不小于200mm。

如果容器底部是锥型的，传感器可以安装罐顶中央，这样可以一直测量到罐底。

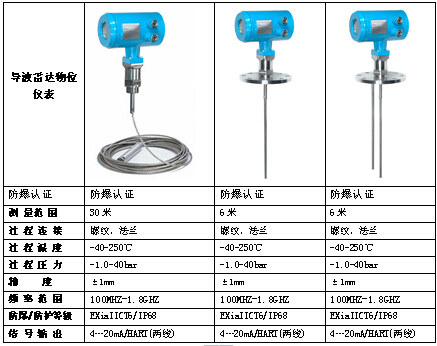

特点：

可以测量介电常数大于等于1.4的任何介质。

一般用于测量粘度≤500cst而且不容易产生粘附的介质。

杆式雷达最大量程可以达到6米。

对蒸汽和泡沫有很强的抑制能力，测量不受影响。

对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。

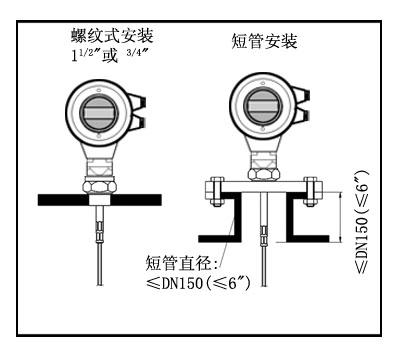

安装方法

合理安装能确保仪表长期可靠而精确的测量

仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。理想的短管直径小

于150mm，高度小于150mm，若安装于较长的短管上，应底部固定缆绳或选用对中支架以避免缆绳

与短管末端接触。

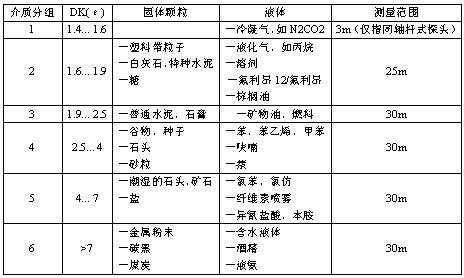

测量距离

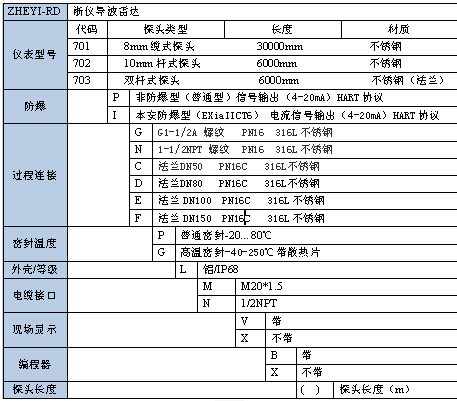

选型表
