ZHEYI-RD900高频雷达物位计
浙江浙仪自控系统工程有限公司 http://www.zjzheyi.com | 更新时间:2014-07-02  | 来源:  | 阅读:1152次

1 测量原理

雷达物位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量

被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。

由于电磁波的传播速度极高,发射脉冲与接受脉冲的时间间隔很小(纳秒量级)很难确认。

26G系列雷达物位计采用一种特殊的相关解决技术,可以准确识别发射脉冲与接收脉冲的时间间隔,从

而进一步计算出天线到被测介质表面的距离。

2 特 点

雷达物位计采用了高达26GHZ 的发射频率,因而具有:
—波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度和可靠性;

—天线尺寸小,便于安装和加装防尘罩等天线防护装置;
—测量盲区更小,对于小罐测量也会取得良好的效果;
—波长更短,对小颗粒物质的料位测量更适合。

采用了先进的微处理器和独特的EchoDiscovery 回波处理技术,雷达物位计可以应用于各种复杂工况。

采用脉冲工作方式,雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境

均无伤害。

3 安装要求

2 基本要求
天线发射微波脉冲时,都有一定的发射角。从天线下缘到被测介质表面之间,由发射的微波波束所

辐射的区域内,不得有障碍物。因此安装时应尽可能避开罐内设施,如:人梯、限位开关、加热设备、

支架等。必要时,须进行“虚假回波学习”。另外须注意微波波束不得与加料料流相交。安装仪表时还

要注意:最高料位不得进入测量盲区;仪表距罐壁必须保持一定的距离;仪表的安装尽可能使天线的发

射方向与被测介质表面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。防爆型仪

表的外壳采用压铸铝。防爆型仪表可安装在有防爆要求的场合,仪表必须接大地。


注:使用雷达物位计时,务必保证最高料位不能进入测量盲区

常见安装位置的正误

1.正确
2.错误:仪表被安装在拱形或圆形罐顶,会造成多次反射回波,在安装时应尽可能避免。

1 错误:不要将仪表安装于入料料流的上方,以保证测量的是介质表面而不是入料料流。

2 正确 注意:室外安装时应采取遮阳、防雨措施。

反射板安装

当罐中有障碍物影响测量时,可加装反射板,把障碍物的反射波反射到别处,必要时可进行“虚假回波学习”。

搅拌

当罐中有搅拌,必要时仪表尽量远离搅拌器。安装后要在搅拌状态下进行“虚假回波学习以消除搅拌叶片

所产生的虚假回波影响。若由于搅拌产生泡沫或翻起波浪,则应使用导波管安装方式。

导波管安装

使用导波管安装(导波管或旁通管),可以避免容器内障碍物、泡沫对测量的影响。

由于入料、搅拌或容器内其他过程处理,会在某些液体介质表面形成泡沫,衰减信号。如果泡沫造成测量

误差,您应该将传感器安装在导波管内,或使用导波雷达物位计。如果RD70X安装在导波管内进行测量,导

波管的直径最小50mm。在连接导波管的时候,防止大的裂缝和焊缝。另外,必要时进行“虚假回波学习”

。注:测量粘附性介质的时候,不能使用导波管安装。

注:等压孔直径(510)

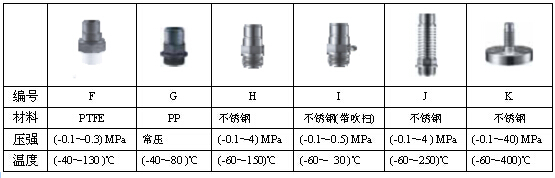

Ø 过程连接

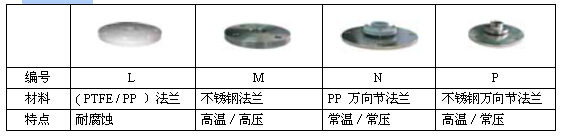

Ø 法兰选配件

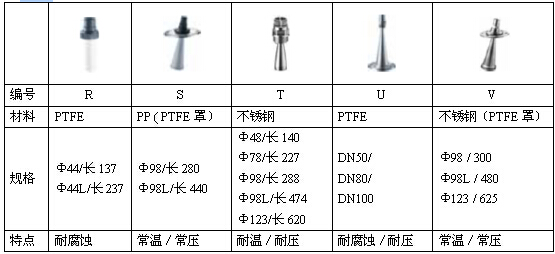

Ø 天线

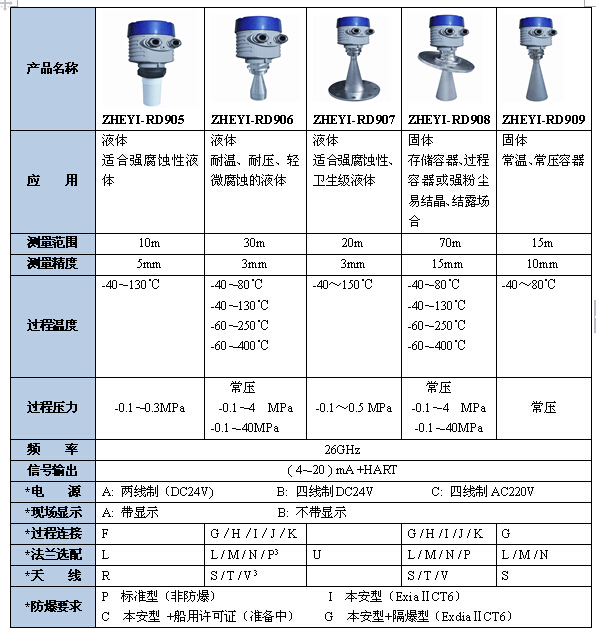

选型表


选型举例:

ZHEYI-RD906 AAGLSP(介质:氨水,压力:-0.14  MPa,温度:-40130℃)
