测量原理

发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过

电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。

即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物

位的回波。

输入

天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物

料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的

距离D与脉冲的时间行程T成正比：

D=C×T/2

其中C为光速

因空罐的距离E已知，则物位L为：

L=E-D

输出

通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动

使仪表适应测量环境。对应于4－20mA输出。

应用介质：

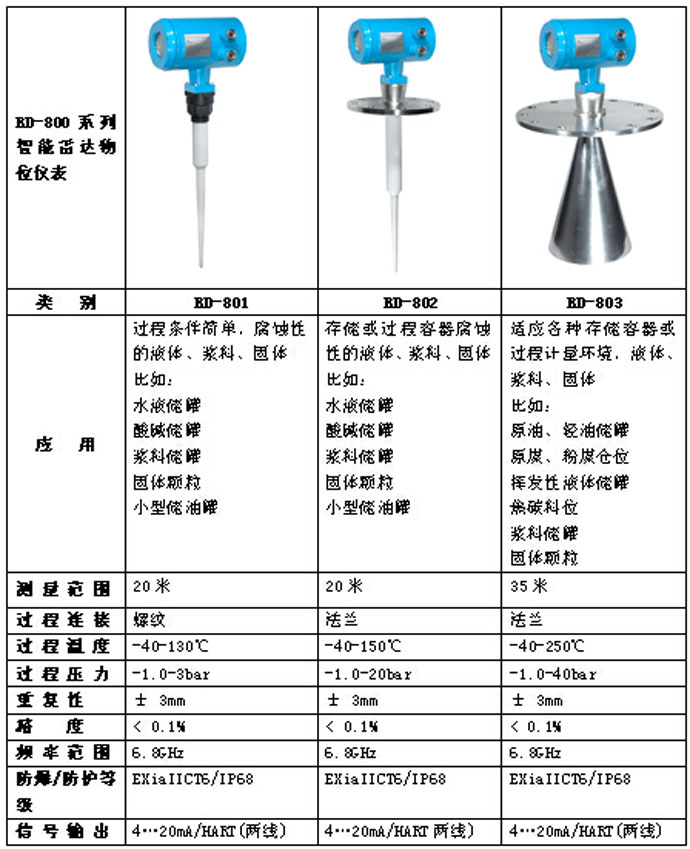

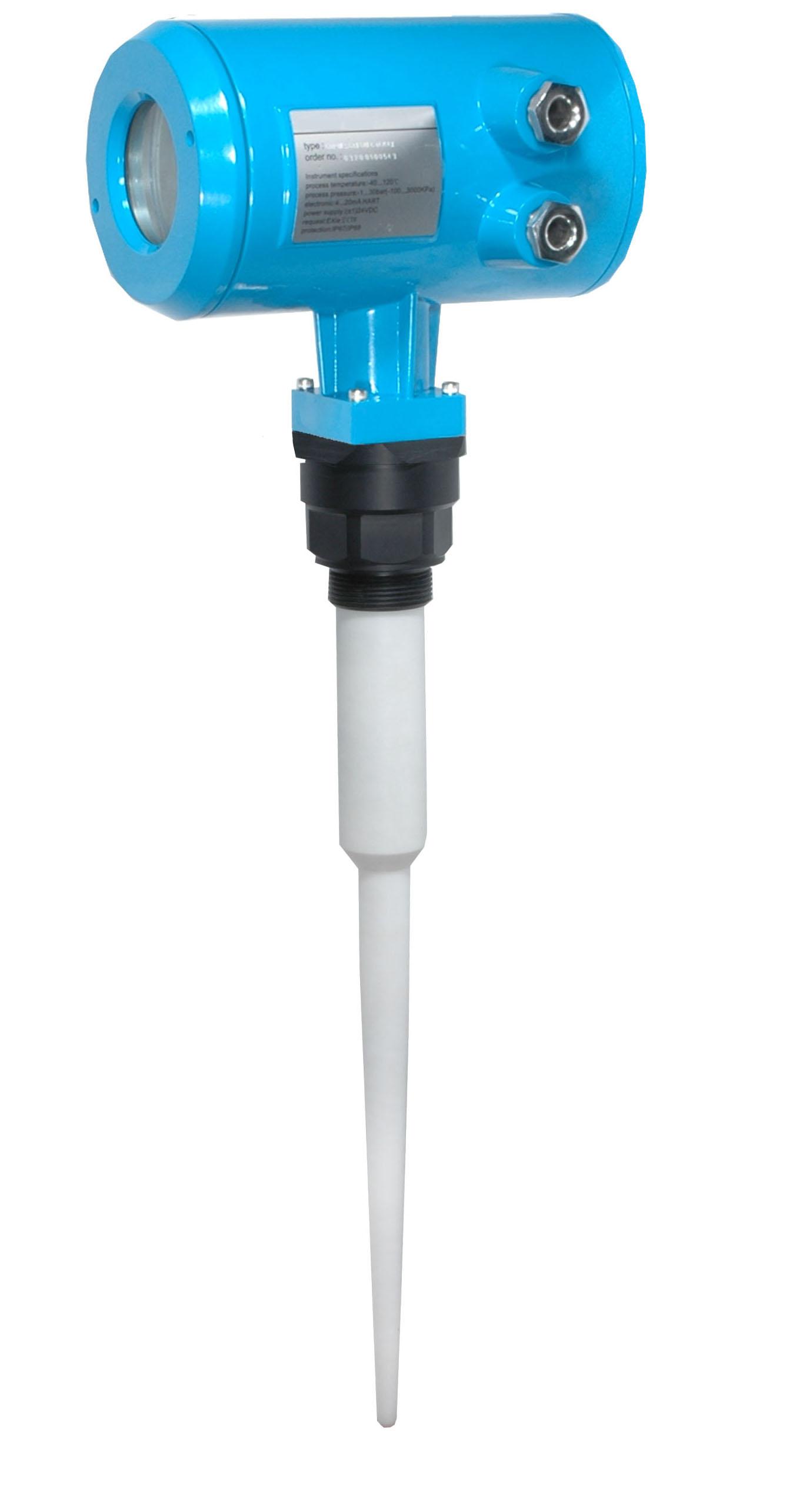

l RD-800系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、

压力变化大；有惰性气体及挥发存在的场合。

l 采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金

属、非金属容器或管道内，对人体及环境均无伤害。

技术数据：

基本参数           工作频率：6.8GHz

波 束 角： 24°RD-801,  RD-802

18°RD-803  带DN150法兰

                              14°RD-803  带DN200法兰

                              12°RD-803  带DN250法兰

                   测量范围：0…35m

                   重复性  ：±3mm

                   分辨率  ：1mm

                   采样    ：回波采样55次/s

                   响应速度：>0.2s(根据具体使用情况而定)

                   电流信号：4…20mA

                   精度    ：<0.1%

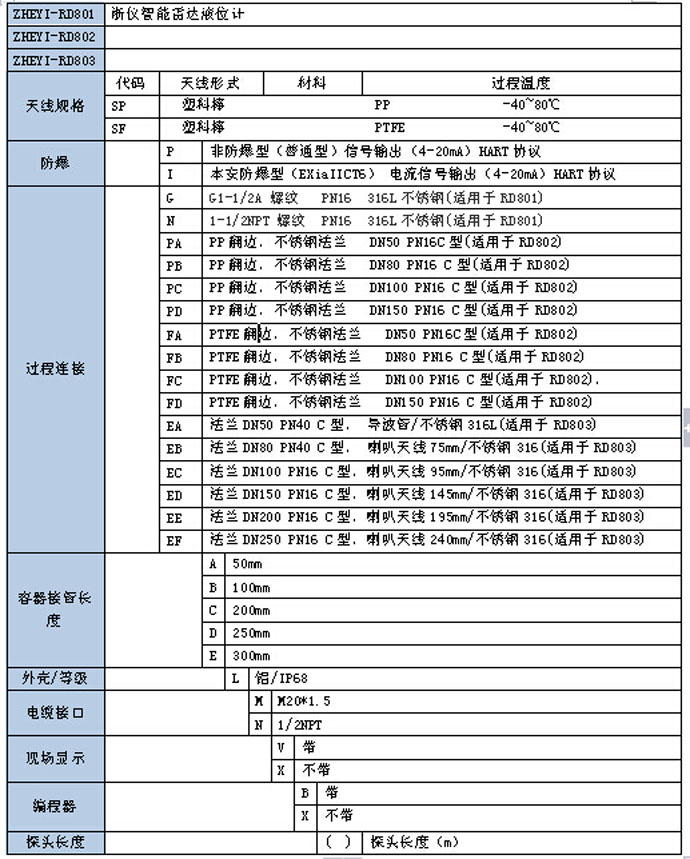

天线材质           RD-801、RD-802为PP/PTFE

RD-803  为316L不锈钢

通讯接口           HART通讯协议

过程连接           RD-801 (PP，PTFE天线) ：G1-1/2  316L不锈钢，：

                   RD-802(棒式天线) ：翻边法兰DN50，DN80，DN100，DN150

                   RD-803(喇叭口形式天线)：法兰DN50，DN80，DN100，DN150，DN200，DN250

电源               电源：24V DC(+/-10%)，波纹电压：1Vpp

耗电量：max22.5mA

环境条件           温度：－40℃…＋80℃

                   容器压力（表压）－1…40bar

防爆认证           ExiaII C T6

外壳保护等级       IP68

两线制接线         供电和信号输出共用一根两芯导线

电缆入口：2个M20×1.5（电缆直径5…9mm）
