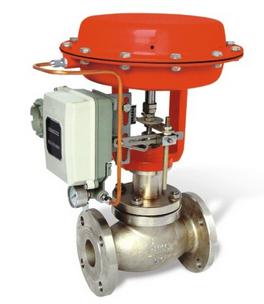

一、概述
ZHEYI-ZXM型气动薄膜套筒调节阀采用套筒导向，压力平衡型双密封面、单密封面结构，是一种
力平衡型的调节阀，阀体结构紧凑，流体通道呈S流线型，优点为压降损失小，流通量大，可调范围广
，流量特性精度高。调节阀配用多弹簧式薄膜执行机构，具有结构小输出力大，更适用于要求动态稳
定性好，噪音低，空化/闪蒸等，高低温，高压差流体控制条件下使用。
特点
·采用平衡式阀芯结构，轴向不平衡力小，允许压差大，稳定性好。
·套筒互换性强，拆装方便，容易维修
·全金属阀芯结构适合多种工作场合，达到Ⅳ级泄漏标准，ZXMQ型软密封结构阀芯达到Ⅵ级泄漏量标准。
·阀体按流体力学原理设计成等截面低流阻流道，可调范围大，固有可调比为50
·执行机构采用多弹簧结构，高度减少30％。重量减轻30％。

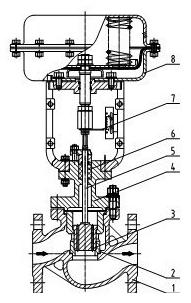

套筒调节阀基本结构
1、阀体 2、套筒 3、阀芯 4、阀盖 5、阀杆 6、填料 7、指示盘 8、执行机构

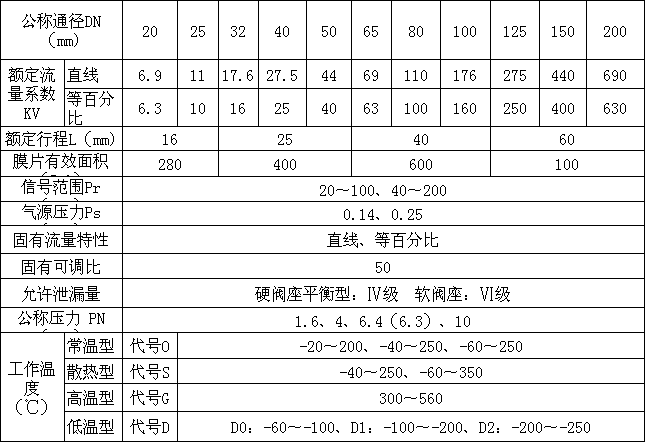

规格与技术参数
|
