ZHEYI-ZXN气动薄膜直通双座调节阀
浙江浙仪自控系统工程有限公司 http://www.zjzheyi.com | 更新时间:2014-06-30  | 来源:  | 阅读:1541次

一、概述

ZHEYI-ZXN型气动薄膜双座调节阀采用双导向结构,阀体结构紧凑,流体通道呈S流线型,压降损

失小流通量大,可调范围广,流量特性精度高。由于在阀芯导向部的顶部及底部进行了固定,具有

抗震耐磨的特点。调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求动态稳

定性好,高可靠性、高压、高压差及流体介质中含淤浆易堵的工艺条件状况下的良好控制



   特点

  ·顶、底双导向双座调节阀,工作时稳定性好。

  ·有两个阀芯和阀座,采用“四通”阀体,可以方便地由正装改为反装,气关阀变气开阀

  ·阀体按流体动力学原理设计的等截面低流阻流值,额定流量系数大。

  ·不平衡力小,允许使用压差较大。

  ·执行机构采用多弹簧结构,高度减小30%,重量减轻30

  ·可调范围大,固有可调比50

  ·ZXNV型波纹管密封调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。

  ·ZXNJ型调节阀带有保温夹管,用于流体冷却后易结晶、凝固造成堵塞的场合。

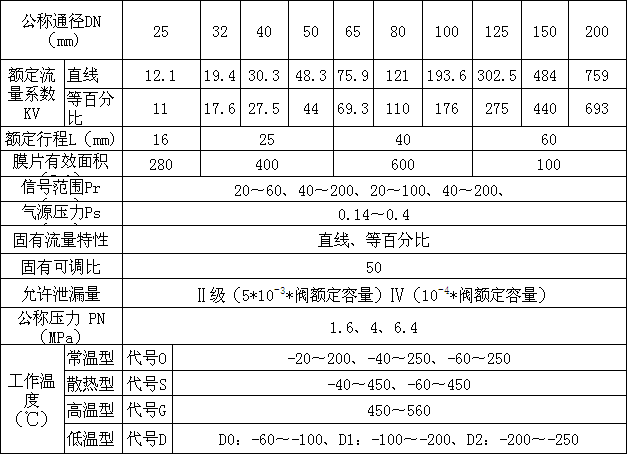

 技术参数表

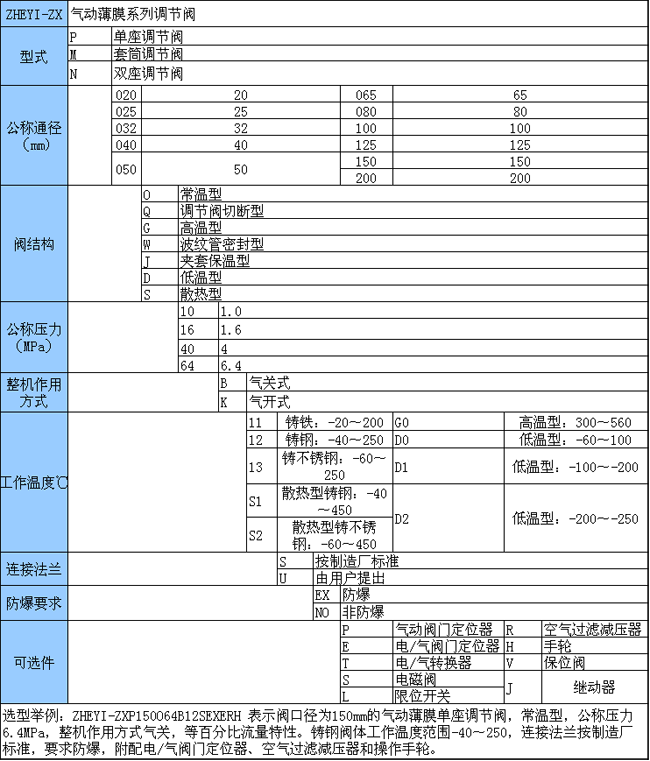

选型表
