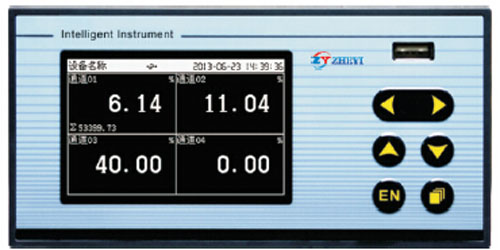

概述

ZHEYI-4000 最大4路万能输入无纸记录仪，可输入直流电流、直流电压、频率、毫伏、热电偶、热电

阻等多种信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、累积

报表、历史数据转存、打印以及远程通讯功能。

功能特点

系统

·采用最新大规模集成电路，国际名厂元器件。

·高速、高性能32位ARM微处理器，可同时实现4路信号检测、记录、显示和报警。

·3.5英寸320×200点阵TFT高亮度彩色图形液晶显示，画面清晰、宽视角。

·端子琴键式排布，专利设计，按功能分区，接线一目了然

·可输入多种信号，无需挑战，通过软件组态即可。

·新型开关电源，100VAV~240VAC范围内正常工作。

·集成硬件实时时钟，掉电情况下时钟也能准确运行。

·提供变送器24VCD隔离配电。

·大容量FLASH闪存芯片存储历史数据，掉电永不丢失数据。

·4路继电器报警输出。

信号

·可输入各种标准信号：直流电流、直流电压、频率、毫伏、热电偶、热电阻。

·信号全量程精度±0.2%。

·提供标准4-20mA变送输出。

软件

·软件密码锁保证用户组态安全。

·中文菜单组态，可自由组态并显示工程位号、工程单位。

·工程量显示范围：-9999~30000，还支持真空度运算计及科学计数法显示。

·可以自由设定各通道的上下限报警，记录并显示最近的15条报警信息。

·每个通道均支持流量累计功能，提供小时报表、班报、日报、月报等多种报表形式。

·曲线显示模式可选择横向曲线或纵向曲线。

·内置GB2312二级汉字字库（6500个汉字）。

·功能强大的16输入法，操作方便。支持汉字拼音、数字、英文、特殊符号、上下标等字符输入，

采用国际标准编码，解决特殊单位及汉字位号的输入问题。

通讯

·标准串口通讯接口：RS232C和RS485。

·支持标准Modbus-RTU通讯协议，提供多种数据类型，如百分量、工程量、累积量等。   出支持

本公司的DataManagment数据管理软件外，还支持iFix、组态王、MCGS、力控等通用专业组态软件，

无需专业驱动

·使用USB2.0接口转存和备份历史数据。

·支持FAT32文件系统，Windows可自动识别备份数据文件，无需格式转换。

·外接微型打印机，可手动打印数据、曲线、定时自动打印实时数据，满足用户现场打印的需求。

主要技术参数

一般规格构造

安装方法：嵌入式仪表安装（垂直仪表盘）

安装角度：最多允许从水平面向后倾斜30度

仪表盘厚度：1-10mm

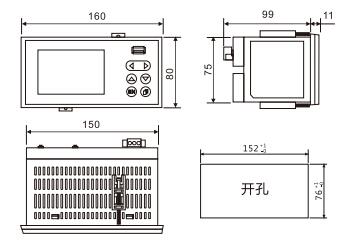

外形尺寸：160（W）×80（H）×100（D）mm

重量：约0.5kg

输入部分

输入通道：1-4通道

测量周期：1秒

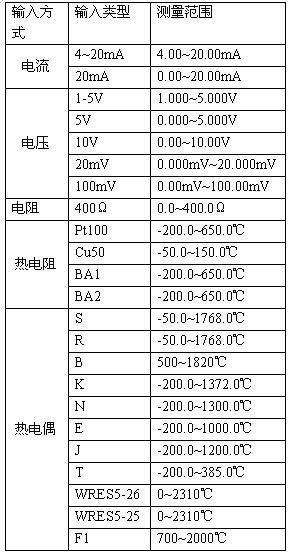

信号类型：

频率输入

低电平：0~2V

高电平：4~24V

模拟量输入板卡

分辨率：16位

采样速度：每秒1次

测量精度：≤0.2%F.S.

信号耐压：最小-15VDC,最大+15VDC

传感器断线检测：热电阻、热电偶传感器开  路（断线）4~20mA输入电流小于2mA其他信号不适用

传感器开路响应时间：4~20mA   2秒

1~5V  2秒

热电阻 4秒

热电偶 4秒

显示部分

显示器：3.5.英寸液晶显示屏（320×200点）

显示颜色：黑色/白色

位号：7个汉字或15个字母（数字）

单位：3个汉字或7个字母（数字）

状态显示：画面名称、卡板状态、报警状态、 USB设备标志、循环显示、标志、时间

画面显示：测量数据（总览、数字显示、棒图显示、曲线显示）

总览显示：显示所有测量通道的数据和报警状态

曲线显示：可以选择横向或者纵向显示

历史曲线：显示内存中的存储数据，可放大1/2/4/8/16/32倍

报警信息：总共记录显示256条记录

存储功能

外部存储

媒体：优盘

格式：FAT32

方式：文件记录

容量：4G

内部存储

媒体：内存

格式：二进制保存

方式：连续记录

容量：

报警功能

设置数目：每通道最多可设置4个报警

报警类型：上限报警、下限报限

报警延迟时间：1~10秒

报警输出：输出至内部继电器

显示：发生报警时，在相应画面显示报警状

态，在状态栏显示报警图标

报警记录：在报警列表画面显示已发生的报

警信息

关于时钟

时钟：硬件时钟，掉电保持运行

运行范围：2001年~2099年

时钟精度：±10ppm（0~50℃），不包括打

开电源时所导致的延迟误差（1秒以下）。

电源部分

额定电压：220VAD

允许电源范围：100~240VAC

额定频率：50Hz

功耗：≤20W

24VDC变送器配电输出

输出电压：24VCD

最大输出电流：60mADC（过载保护电流：约90mA）

输出点数：1回路

运输和存储条件

环境温度：-10℃~60℃

环境湿度：0%~95%RH（不结露）

正常运行条件

工作电源：220VAC/50Hz

工作温度：0℃~50℃

环环境湿度：20%~85%RH(不结露)

预热时间：接通电源后30分钟

安装位置：室内

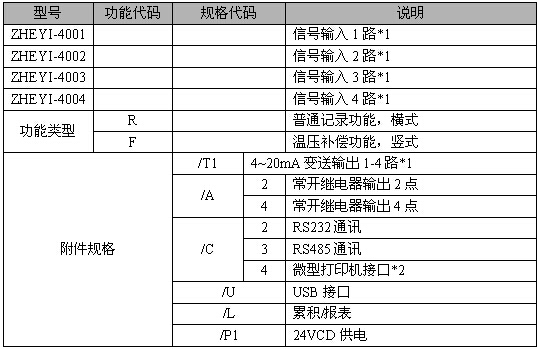

附加规格

模拟输出（/T1）

输出点数：1通道

输出方式：测量通道的变送输出

输出类型：4~20mA

最大负载：750Ω

报警输出继电器（/A2、/C3）

输出点数：从2、4点中选择

触电容量：250VAC/3A、30VDC/3A（阻性负载）

触点类型：常开

继电器共用：“或”操作

通信功能（/C2//C3）

连接方式：RS232C（/C2）或RS485(/C3)

协议：Modbus-RTU（从机）协议

通信速率：1200、2400、4800、9600、19200、38400、57600

字节交换：2-1 4-3、1-2 3-4、4-3 2-1、3-4 1-2

打印功能（/C4）

打印机：面板式微型打印机

打印内容：实时数据、历史数据、累计报表

打印方式：手工打印、定时打印

USB功能（/U）

协议：兼容USB2.0协议

端口数：1个

累积/报表功能（/L）

累积点数：与输入通道数相同，每个输入通道均可累积

累积范围：0~999，999，999

报表种类：班报、日报、月报、年报

报表长度：1年

仪表24VDC供电（/P1）

供电电压：20VDC~28VDC

功率：≤10W

*1频率信号使用专用通道，1路。

*2只支持专用微型打印机

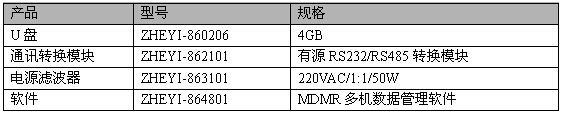

配件（另售）
