概述

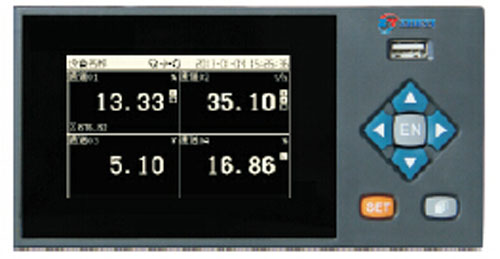

ZHEYI-4100 最大4路万能输入无纸记录仪，可输入直流电流、直流电压、频率、毫伏、热电偶、热电

阻等多种信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、累积

报表、历史数据转存、打印以及远程通讯功能。

功能特点

系统

·采用最新大规模集成电路，国际名厂元器件。

·高速、高性能32位ARM微处理器，可同时实现4路信号检测、记录、显示和报警。

·3.5英寸320×200点阵TFT高亮度彩色图形液晶显示，画面清晰、宽视角。

·全新按键设计，硅胶按钮，操作舒适简便，内，置微动开关，使用寿命长。

·1.2mm亚克力透明窗，表面硬化处理，有较强的防划能力。

·端子琴键式排布，专利设计，按功能分区，接线一目了然。

·可输入多种信号，无需挑战，通过软件组态即可。

·新型开关电源，100VAV~240VAC范围内正常工作。

·集成硬件实时时钟，掉电情况下时钟也能准确运行。

·提供变送器24VCD隔离配电。

·大容量FLASH闪存芯片存储历史数据，掉电永不丢失数据。

·4路继电器报警输出。

信号

·可输入各种标准信号：直流电流、直流电压、频率、毫伏、热电偶、热电阻。

·信号全量程精度±0.2%。

·提供标准4-20mA变送输出。

软件

·软件密码锁保证用户组态安全。

·中文菜单组态，可自由组态并显示工程位号、工程单位。

·工程量显示范围：-9999~30000，还支持真空度运算计及科学计数法显示。

·可以自由设定各通道的上下限报警，记录并显示最近的256条报警信息。

·每个通道均支持流量累计功能，提供小时报表、班报、日报、月报等多种报表形式。

·曲线显示模式可选择横向曲线或纵向曲线。

·内置GB2312二级汉字字库（6500个汉字）。

·功能强大的16输入法，操作方便。支持汉字拼音、数字、英文、特殊符号、上下标等字符输入，

采用国际标准编码，解决特殊单位及汉字位号的输入问题。

通讯

·标准串口通讯接口：RS232C和RS485。

·支持标准Modbus-RTU通讯协议，提供多种数据类型，如百分量、工程量、累积量等。   出支持

本公司的DataManagment数据管理软件外，还支持iFix、组态王、MCGS、力控等通用专业组态软件，无

需专业驱动

·使用USB2.0接口转存和备份历史数据。

·支持FAT32文件系统，Windows可自动识别备份数据文件，无需格式转换。

·外接微型打印机，可手动打印数据、曲线、定时自动打印实时数据，满足用户现场打印的需求。

安装方法：嵌入式仪表安装（垂直仪表盘）

安装角度：最多允许从水平面向后倾斜30度

仪表选型

*1频率信号使用专用通道，1路。

*2只支持专用微型打印机

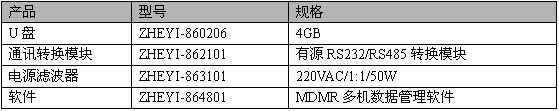

配件（另售）

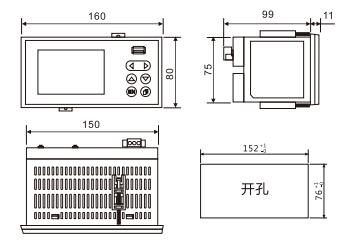

安装尺寸（单位：mm）
