概述

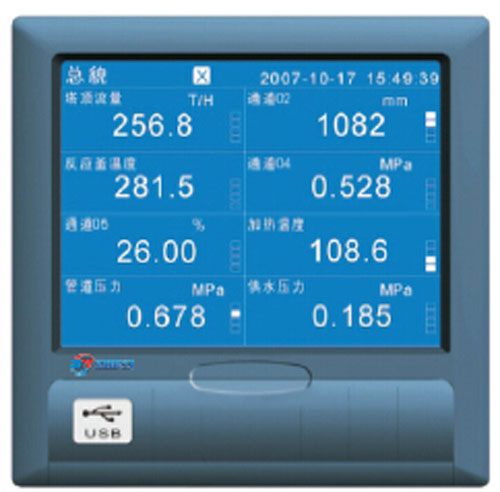

ZHEYI-4200 最大16路万能输入无纸记录仪，可输入直流电流、直流电压、频率、毫伏、热电偶、热电阻

等多种信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、累积报表、

历史数据转存、打印以及远程通讯功能。

功能特点

系统

·采用最新大规模集成电路，国际名厂元器件。

·高速、高性能32位ARM微处理器，可同时实现16路信号检测、记录、显示和报警。

·5.6英寸320×234点阵TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。

·全隔离万能输入，可输入多种信号，无需挑战，通过软件组态即可。

·新型开关电源，100VAV~240VAC范围内正常工作。

·集成硬件实时时钟，掉电情况下时钟也能准确运行。

·提供变送器24VCD隔离配电。

·全铝密封外壳及内部屏蔽板，保证仪表在恶劣的环境中正常工作。

·大容量FLASH闪存芯片存储历史数据，掉电永不丢失数据。

·12路继电器报警输出（VX6316系列仅支持8路继电器报警输出）。

信号

·可输入各种标准信号：直流电流、直流电压、频率、毫伏、热电偶、热电阻。

·信号全量程精度±0.2%。

·通道间采用光电器件，完全隔离。

·提供标准4-20mA变送输出。

软件

·软件密码锁保证用户组态安全。

·中文菜单组态，可自由组态并显示工程位号、工程单位。

·工程量显示范围：-9999~19999，还支持真空度运算计及科学计数法显示。

·同时指示各路通道的下下限、下限、上限、上上限报警，几率并显示最近的15条报警信息。

·每个通道均支持流量累计功能，提供小时报表、8小时班报、12小时班报日报+月报等多种报表形式。

·多达4组温压补偿，支持孔板、涡街等流量装置及蒸汽、水、一般气体等补偿介质的补偿运算。

·曲线显示模式可选择横向曲线或纵向曲线。

·提供4组曲线组合，每组可自由选择通道及曲线颜色。

·内置GB2312二级汉字字库（6500个汉字）。

·功能强大的16输入法，操作方便。支持汉字拼音、数字、英文、特殊符号、上下标等字符输入，采

用国际标准编码，解决特殊单位及汉字位号的输入问题。

通讯

·标准串口通讯接口：RS232C和RS485。

·支持标准Modbus-RTU通讯协议，提供多种数据类型，如百分量、工程量、累积量等。   出支持本公

司的DataManagment数据管理软件外，还支持iFix、组态王、MCGS、力控等通用专业组态软件，无需专业驱动

·使用USB2.0接口转存和备份历史数据。

·支持FAT32文件系统，Windows可自动识别备份数据文件，无需格式转换。

·外接微型打印机，可手动打印数据、曲线、定时自动打印实时数据，满足用户现场打印的需求。

安装方法：嵌入式仪表安装（垂直仪表盘）

安装角度：最多允许从水平面向后倾斜30度

仪表盘厚度：1-10mm

外形尺寸：144（W）×144（H）×220（D）mm

重量：约2.6kg

仪表选型

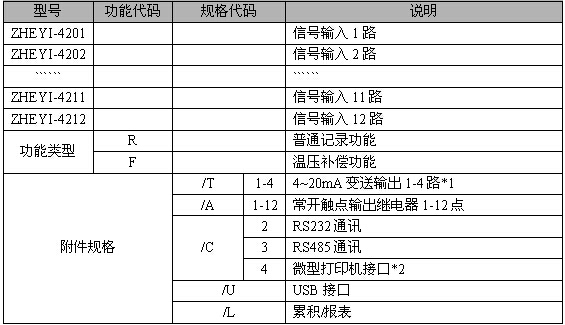

12通道选型表

*1八通道以上不可选配变送输出功能

*2只支持专用微型打印机。

*3与厂家联系确定频率输入路数。

*4 1-12通道尺寸为 144*144*220

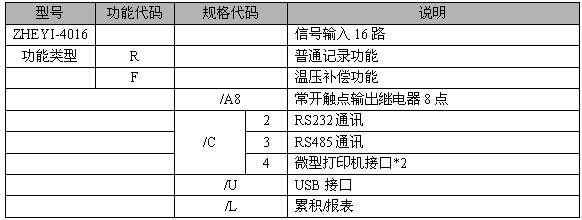

16通道选型表

*16通道尺寸为 144*144*230

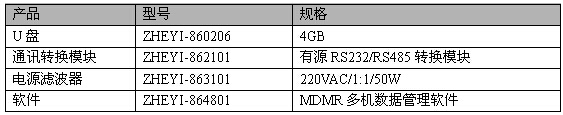

配件（另售）

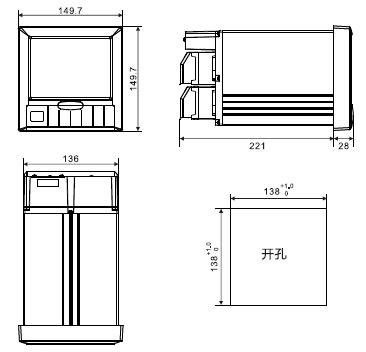

安装尺寸（单位：mm）
