概述

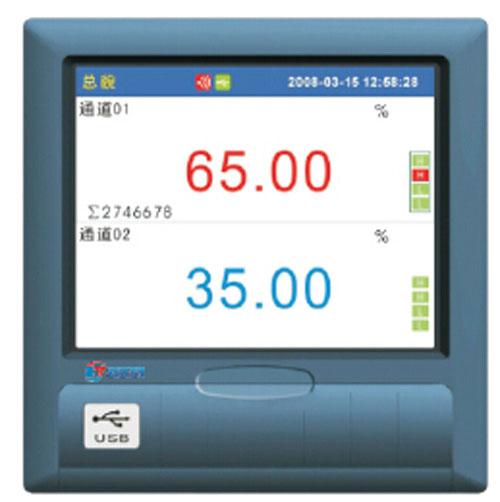

ZHEYI-4300最大48路万能输入无纸记录仪，可输入直流电流、直流电压、频率、毫伏、热电偶、热电阻

等多种信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、累计报表

、历史数据转存、打印以及远程通讯功能。

功能特点

系统

·采用最新大规模集成电路，国际名厂元器件。

·高速、高性能32位ARM微处理器，可同时实现48路信号检测、记录、显示和报警。

·10.4英寸640×480点阵TFT高亮度彩色图形液晶显示，LED背光、画面清晰、宽视角。

·全隔离万能输入，可输入多种信号，无需挑战，通过软件组态即可。

·新型开关电源，85VAV~265VAC范围内正常工作。

·集成硬件实时时钟，掉电情况下时钟也能准确运行。

·提供变送器24VCD隔离配电。

·全铝密封外壳及内部屏蔽板，保证仪表在恶劣的环境中正常工作。

·大容量FLASH闪存芯片存储历史数据，掉电永不丢失数据。

·24路继电器报警输出。

信号

·可输入各种标准信号：直流电流、直流电压、频率、毫伏、热电偶、热电阻。

·信号全量程精度±0.2%。

·通道间采用光电器件，完全隔离。

·提供标准4-20mA变送输出。

软件

·软件密码锁保证用户组态安全。

·中文菜单组态，可自由组态并显示工程位号、工程单位。

·工程量显示范围：-9999~19999，还支持真空度运算计、及科学计数法显示。

·同时指示各路通道的下下限、下限、上限、上上限报警，几率并显示最近的187条报警信息。

·每个通道均支持流量累计功能，提供小时报表、8小时班报、12小时班报日报+月报等多种报表形式。

·曲线显示模式可选择横向曲线或纵向曲线。

·提供5组曲线组合，每组可自由选择通道及曲线颜色。

·内置GB2312二级汉字字库（6500个汉字）。

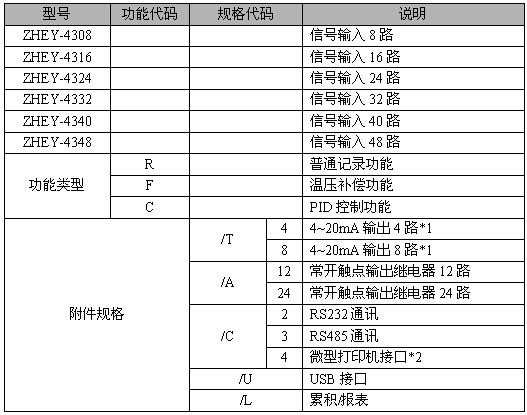

仪表选型

*18132不能选配T8；8140不能选配T4/T8。

*2只支持专用打印机。

*8、16、24、32、40通道选型尺寸为288*288*168

*48通道选型尺寸为288*288*230

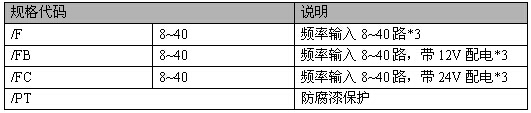

定制功能

*3与厂家联系确定频率输入路数。

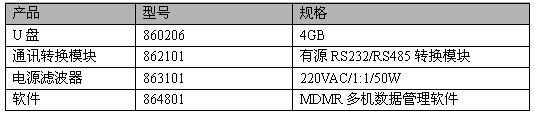

配件（另售）

安装尺寸（单位：mm）
